智慧監控系統再升級 | 大型醫學中心打造安全無虞就醫環境

概述

位於台灣中部,提供高達 1500 張病床及 3000 位醫護人員的一級醫學中心,每日看診人數可達 6000人次及180人次以上的急診病患。偌大的院區由數棟高樓層主建築組合而成,由於進出人數相當龐大,現有由類比訊號攝影機架構而成的監控系統已使用多年,在佈建之時也未將擴充性及升級系統的需求規劃納入,各棟醫療大樓內雖有監控系統卻各自獨立運作,難以整合進行有效管理,院方向益網科技提出規劃需求,將監控系統全面數位化升級並將影像資料集中存取管理,方便突發事件發生時緊急應變。


挑戰

整個院區占地達 27 公頃,需要透過長距離光纖傳輸將資料回傳至中心系統,由於安全監控影像資料回傳至終端伺服器最占網路傳輸頻寬,如何保留充裕的頻寬是第一個面臨的問題。本次案例中,院方替換上的多數新型 IP 攝影機皆支援供電 (PoE) 功能,提供穩定的電力傳輸與被備援系統也是不可忽視的重要因素。


解決方案

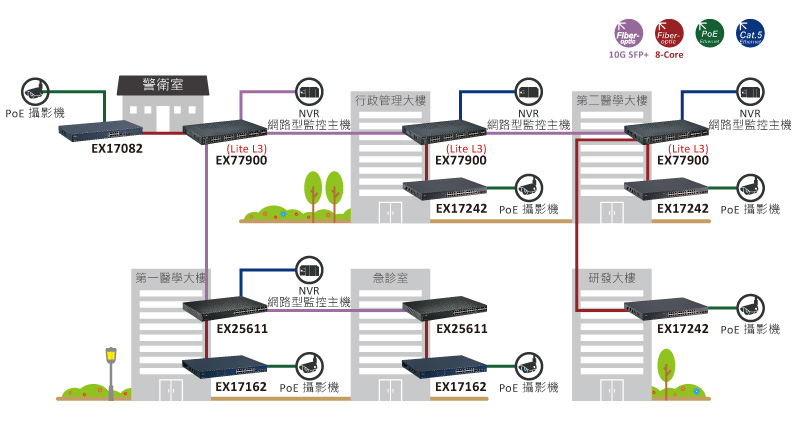

整院區涵蓋警衛室共有六棟建築,因傳輸距離和頻寬需求,每一棟建築間皆以 8 芯光纖骨幹串連,並在每一樓層皆搭配益網 EX77900 系列機交換器連接IP攝影機。本專案共使用 49 台交換器串接超過 460 支攝影機。

  • IEEE 802.3 af/at PoE 供電標準,透過 CAT5 或以上之線材提供攝影機電力
  • 可透過網頁瀏覽進行設定和重整以節省維運時間
  • 支援 Gigabit SFP 光纖模組插槽以支援 Gigabit 網路骨幹架構
  • 支援快速回復時間之網路備援機制
  • 支援 VLAN 設定

分布於各樓層間的 EX77900 系列 會將資料回傳至大樓主控室中的 EX26262F 系列 的 L2 網管型乙太網路交換器,EX26262F 系列具備 24 個 Gigabit 網路埠並搭配 4 個 1G/10G SFP+組合,可接收PoE交換器連接的IP攝影機影像資料。

由於院區範圍廣大,整體院區管理單位功劃分為三個區域,透過 EX77900 lite-L3 網管型乙太網路交換器來管理院區內六棟大樓中各個 VLAN 回傳的資料,EX26262F 系列EX77900系列 交換器皆可透過10G SFP+ 連接埠將資料上傳至核心網路交換器、NVR 或 NAS 儲存設備,使維運人員在主控室中可穩定存取重要影像資料,簡化管理程序使,提高維運便利性。

1

相關產品:


結論

確保醫院和病人的資料隱私在穩定網路架構下安全無虞下,建置有效及穩定運作的安全監控系統,提供擷取 CCTV 的即時影像記錄,資料也能流暢的回存至 NVR 和控制室,益網科技提供最快速的產品諮詢、網路架構建議和技術諮詢支援等服務,能帶給客戶最佳的成本、效能和服務品質。
