EX45000 シリーズ

広範囲動作温度対応/非管理型 8ポート 10/100BASE PoE (4 x PoE) イーサネット スイッチ

PoE_15W
Fanless
Wide Temperature
EX45000 Series Hardened Unmanaged 8-port 10/100BASE PoE (4 x PoE) Ethernet Switch
EX45000 Series Hardened Unmanaged 8-port 10/100BASE PoE (4 x PoE) Ethernet Switch
PoEポートあたり15.4W、合計最大61.6Wまで電力供給
長距離接続のため、SC/ST/WDMの光ファイバーインターフェースを選択可能
パワー障害発生アラーム
EX45000 Series Hardened Unmanaged 8-port 10/100BASE PoE (4 x PoE) Ethernet Switch
EX45000 Series Hardened Unmanaged 8-port 10/100BASE PoE (4 x PoE) Ethernet Switch
概要
特長
仕様
寸法図
製品型番

EtherWAN の EX45000 シリーズは広範囲動作温度対応、産業用/非管理型、最大8ポート運用が可能な IEEE 802.3af準拠の給電機能付イーサネット・スイッチです。緊急で過酷な環境でも中断なく通信を提供できる堅牢な機能を備えたハイパフォーマンス製品です。

EX45000 シリーズは 4 ポート 10/100BASE-TX (PoE機能付き) を装備し、100FX ポート2個を選択可能です。

IEEE 802.3af PoE ポートは1ポートあたり 15.4W、全ポート合計最大61.6W までの電力を供給し、帯域幅と消費電力が異なる PoE 給電機器を問題なく接続します。

動作温度は -40~75°C と広範囲に対応し、high ESD、ショックと振動などの過酷な環境でもご使用いただけます。

EtherWAN — "When Connectivity is Crucial."

広範囲動作温度対応

» 動作温度は -40~75°C (-40~167°F) と広範囲に対応します。

PoE給電機能

» ポート 1~4 は IEEE 802.3 af の PoE 給電機能を搭載しています。

光ファイバー接続

» 100BASE-FX 2ポートまで、SC と ST を選択できます。

技術規格

Standards

  • • IEEE 802.3 10BASE-T
  • • IEEE 802.3u 100BASE-TX/100BASE-FX
  • • IEEE 802.3x Full duplex and flow control
  • • IEEE 802.3af Power over Ethernet

Forward and Filtering Rate
  • • 14,880pps for 10Mbps
  • • 148,810pps for 100Mbps

Packet Buffer Memory
  • • 1M bits

Processing Type
  • • Store-and-Forward
  • • Auto Negotiation
  • • Half-duplex back-pressure and IEEE 802.3x full-duplex flow control
  • • Auto MDI/MDIX

Address Table Size
  • • 1024 MAC addresses


電源

電源電圧

  • • Redundant power inputs:
      Terminal Block: 47-55VDC
      DC Jack: 47-55VDC

消費電力
  • • Device: Max. 10W (without PoE)
  • • PoE Power Budget (depends on power input): 61.6W Max.

PoE技術規格
  • • Alternative B
      Pins 7/8(-), 4/5(+)

PoE電力出力
  • • Port 1 to 4
  • • IEEE 802.3af: up to 15.4W/port, 47-55VDC, 350mA Max.

保護
  • • 逆極性保護


物理仕様

筐体

  • • アルミケース
  • • IP30

寸法
  • • 68 x 110 x 135mm (W x D x H)
      (2.68" x 4.33" x 5.31")

重量
  • • 1Kg (2.2lbs.)

取付方法
  • • DIN-Rail (Top hat type 35mm), Panel, or Rack mounting


インターフェース

イーサネット・ポート数

  • • 10/100BASE-TX: 6, 7 or 8 ports
  • • 100BASE-FX: 0, 1 or 2 ports

LED 表示
  • • Per Unit: Power 1 (Green), Power 2 (Green), Power 3 (Green)
  • • Per Port: Link/Activity (Green)

アラーム接点
  • • リレー出力 許容電流 1A/24VDC


環境条件

使用温度範囲

  • • -40 to 75°C (-40 to 167°F)
      Tested @ -40 to 85°C (-40 to 185°F)

保存温度範囲
  • • -40 to 85°C (-40 to 185°F)

使用湿度範囲
  • • 5% to 95% (結露なきこと)


信頼性認証

ISO

  • • Manufactured in an ISO 9001 facility

EMI
  • FCC Part 15B Class A
  • VCCI Class A
  • EN 61000-3-2
  • EN 61000-3-3
  • EN 61000-6-4
  • EN 55022 Class A

EMS
  • EN 61000-6-2
    • • EN 61000-4-2 (ESD Standards)
    • • EN 61000-4-3 (Radiated RFI Standards)
    • • EN 61000-4-4 (Burst Standards)
    • • EN 61000-4-5 (Surge Standards)
    • • EN 61000-4-6 (Induced RFI Standards)
    • • EN 61000-4-8 (Magnetic Field Standards)
  • EN 55024

Environmental Test Compliances
  • IEC 60068-2-6 Fc (Vibration)
  • IEC 60068-2-27 Ea (Shock)
  • FED STD 101C Method 5007.1 (Free fall w/package)


型番

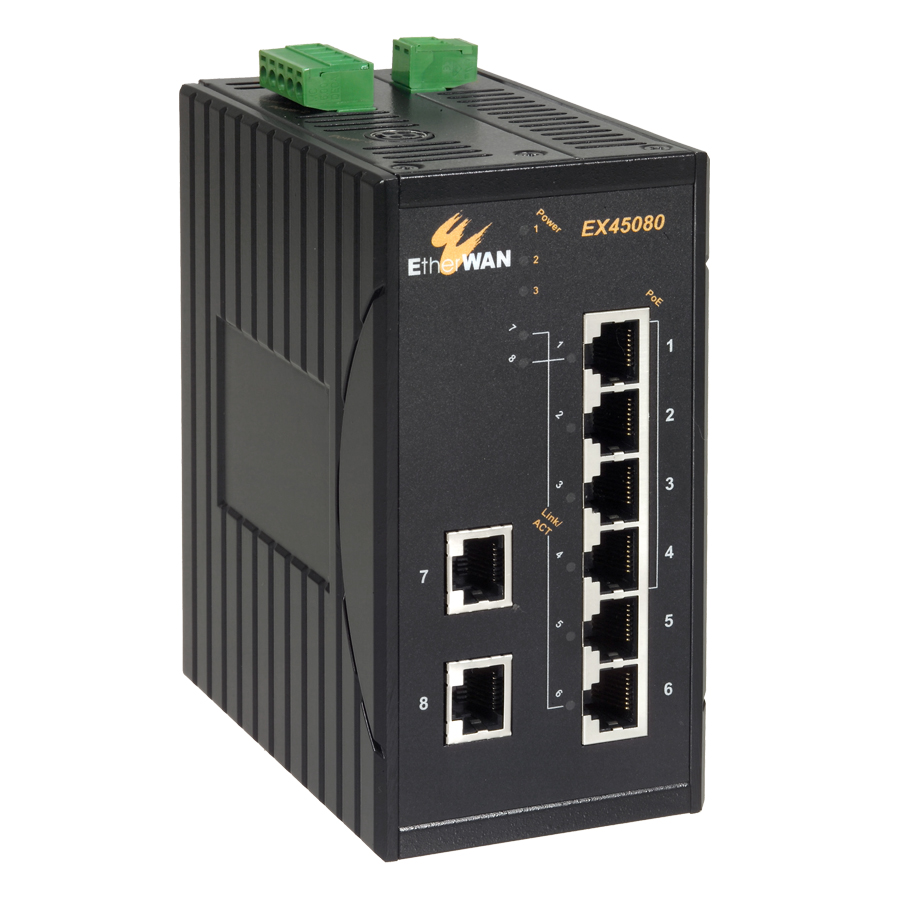

EX45080-00B 8-port 10/100BASE-TX PoE Hardened Unmanaged Ethernet Switch
EX45071-X0B 7-port 10/100BASE-TX +1-port 100BASE-FX PoE Hardened Unmanaged Ethernet Switch

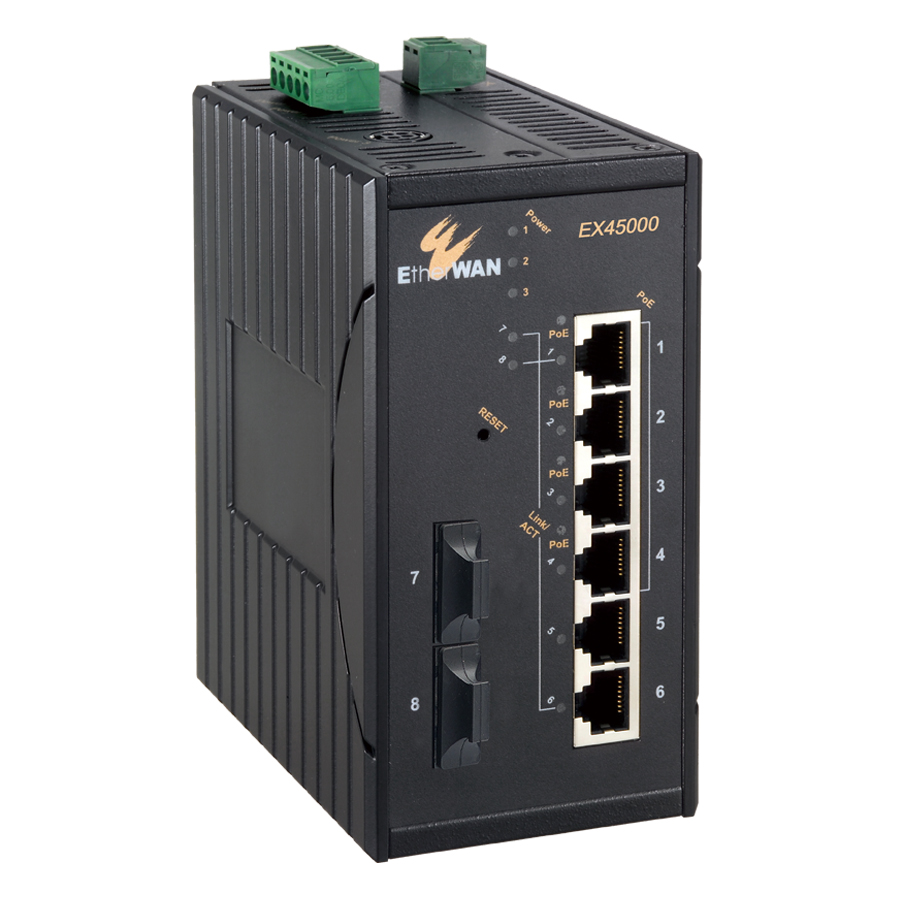

EX45062-X0B 6-port 10/100BASE-TX +2-port 100BASE-FX PoE Hardened Unmanaged Ethernet Switch

* DINレール・マウントキットを含む。


100FX 光ポート オプション (X)

1 Multi Mode (SC) - 2Km
2 Multi Mode (ST) - 2Km
6 Multi Mode (SC) WDM-TX: 1310nm/RX: 1550nm-2Km
7 Multi Mode (SC) WDM-TX: 1550nm/RX: 1310nm-2Km
8 Multi Mode (SC) WDM-TX: 1310nm/RX: 1550nm-5Km
9 Multi Mode (SC) WDM-TX: 1550nm/RX: 1310nm-5Km
A Single Mode (SC) - 20Km
B Single Mode (SC) - 40Km
H Single Mode (ST) - 20Km
P Single Mode (SC) WDM-TX: 1310nm/RX: 1550nm-20Km
Q Single Mode (SC) WDM-TX: 1550nm/RX: 1310nm-20Km
R Single Mode (SC) WDM-TX: 1310nm/RX: 1550nm-40Km
S Single Mode (SC) WDM-TX: 1550nm/RX: 1310nm-40Km

* 他の100FX光ポート・オプションについて、別途お問い合わせください。


オプション関連製品

KP-AA96-480 Panel mounting Kit
KR-BK43-400 Rack mounting Kit
EDR-120-48 120W/2.5A DIN-Rail 48VDC Industrial Power Supply

概要

EtherWAN の EX45000 シリーズは広範囲動作温度対応、産業用/非管理型、最大8ポート運用が可能な IEEE 802.3af準拠の給電機能付イーサネット・スイッチです。緊急で過酷な環境でも中断なく通信を提供できる堅牢な機能を備えたハイパフォーマンス製品です。

EX45000 シリーズは 4 ポート 10/100BASE-TX (PoE機能付き) を装備し、100FX ポート2個を選択可能です。

IEEE 802.3af PoE ポートは1ポートあたり 15.4W、全ポート合計最大61.6W までの電力を供給し、帯域幅と消費電力が異なる PoE 給電機器を問題なく接続します。

動作温度は -40~75°C と広範囲に対応し、high ESD、ショックと振動などの過酷な環境でもご使用いただけます。

EtherWAN — "When Connectivity is Crucial."

特長

広範囲動作温度対応

» 動作温度は -40~75°C (-40~167°F) と広範囲に対応します。

PoE給電機能

» ポート 1~4 は IEEE 802.3 af の PoE 給電機能を搭載しています。

光ファイバー接続

» 100BASE-FX 2ポートまで、SC と ST を選択できます。

仕様

技術規格

Standards

  • • IEEE 802.3 10BASE-T
  • • IEEE 802.3u 100BASE-TX/100BASE-FX
  • • IEEE 802.3x Full duplex and flow control
  • • IEEE 802.3af Power over Ethernet

Forward and Filtering Rate
  • • 14,880pps for 10Mbps
  • • 148,810pps for 100Mbps

Packet Buffer Memory
  • • 1M bits

Processing Type
  • • Store-and-Forward
  • • Auto Negotiation
  • • Half-duplex back-pressure and IEEE 802.3x full-duplex flow control
  • • Auto MDI/MDIX

Address Table Size
  • • 1024 MAC addresses


電源

電源電圧

  • • Redundant power inputs:
      Terminal Block: 47-55VDC
      DC Jack: 47-55VDC

消費電力
  • • Device: Max. 10W (without PoE)
  • • PoE Power Budget (depends on power input): 61.6W Max.

PoE技術規格
  • • Alternative B
      Pins 7/8(-), 4/5(+)

PoE電力出力
  • • Port 1 to 4
  • • IEEE 802.3af: up to 15.4W/port, 47-55VDC, 350mA Max.

保護
  • • 逆極性保護


物理仕様

筐体

  • • アルミケース
  • • IP30

寸法
  • • 68 x 110 x 135mm (W x D x H)
      (2.68" x 4.33" x 5.31")

重量
  • • 1Kg (2.2lbs.)

取付方法
  • • DIN-Rail (Top hat type 35mm), Panel, or Rack mounting


インターフェース

イーサネット・ポート数

  • • 10/100BASE-TX: 6, 7 or 8 ports
  • • 100BASE-FX: 0, 1 or 2 ports

LED 表示
  • • Per Unit: Power 1 (Green), Power 2 (Green), Power 3 (Green)
  • • Per Port: Link/Activity (Green)

アラーム接点
  • • リレー出力 許容電流 1A/24VDC


環境条件

使用温度範囲

  • • -40 to 75°C (-40 to 167°F)
      Tested @ -40 to 85°C (-40 to 185°F)

保存温度範囲
  • • -40 to 85°C (-40 to 185°F)

使用湿度範囲
  • • 5% to 95% (結露なきこと)


信頼性認証

ISO

  • • Manufactured in an ISO 9001 facility

EMI
  • FCC Part 15B Class A
  • VCCI Class A
  • EN 61000-3-2
  • EN 61000-3-3
  • EN 61000-6-4
  • EN 55022 Class A

EMS
  • EN 61000-6-2
    • • EN 61000-4-2 (ESD Standards)
    • • EN 61000-4-3 (Radiated RFI Standards)
    • • EN 61000-4-4 (Burst Standards)
    • • EN 61000-4-5 (Surge Standards)
    • • EN 61000-4-6 (Induced RFI Standards)
    • • EN 61000-4-8 (Magnetic Field Standards)
  • EN 55024

Environmental Test Compliances
  • IEC 60068-2-6 Fc (Vibration)
  • IEC 60068-2-27 Ea (Shock)
  • FED STD 101C Method 5007.1 (Free fall w/package)

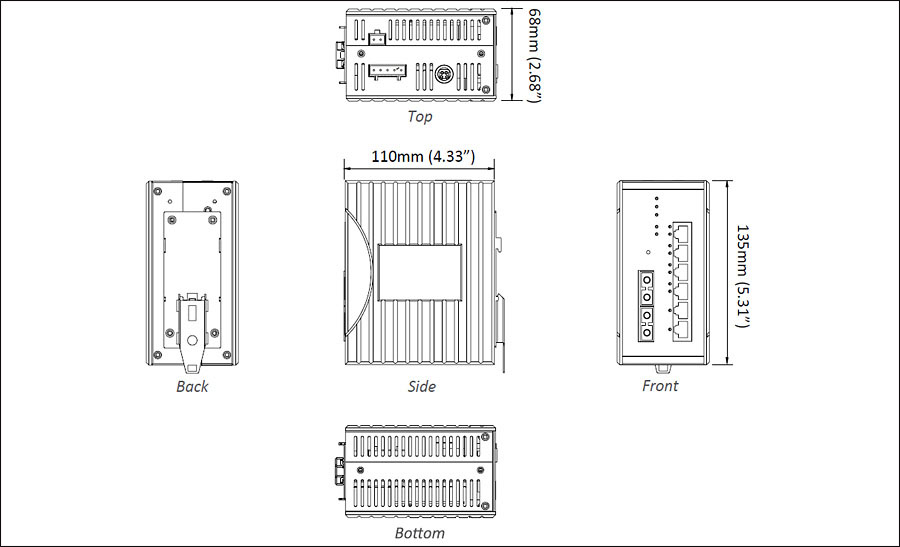

寸法図

製品型番

型番

EX45080-00B 8-port 10/100BASE-TX PoE Hardened Unmanaged Ethernet Switch
EX45071-X0B 7-port 10/100BASE-TX +1-port 100BASE-FX PoE Hardened Unmanaged Ethernet Switch
EX45062-X0B 6-port 10/100BASE-TX +2-port 100BASE-FX PoE Hardened Unmanaged Ethernet Switch

* DINレール・マウントキットを含む。


100FX 光ポート オプション (X)

1 Multi Mode (SC) - 2Km
2 Multi Mode (ST) - 2Km
6 Multi Mode (SC) WDM-TX: 1310nm/RX: 1550nm-2Km
7 Multi Mode (SC) WDM-TX: 1550nm/RX: 1310nm-2Km
8 Multi Mode (SC) WDM-TX: 1310nm/RX: 1550nm-5Km
9 Multi Mode (SC) WDM-TX: 1550nm/RX: 1310nm-5Km
A Single Mode (SC) - 20Km
B Single Mode (SC) - 40Km
H Single Mode (ST) - 20Km
P Single Mode (SC) WDM-TX: 1310nm/RX: 1550nm-20Km
Q Single Mode (SC) WDM-TX: 1550nm/RX: 1310nm-20Km
R Single Mode (SC) WDM-TX: 1310nm/RX: 1550nm-40Km
S Single Mode (SC) WDM-TX: 1550nm/RX: 1310nm-40Km

* 他の100FX光ポート・オプションについて、別途お問い合わせください。


オプション関連製品

KP-AA96-480 Panel mounting Kit
KR-BK43-400 Rack mounting Kit
EDR-120-48 120W/2.5A DIN-Rail 48VDC Industrial Power Supply
