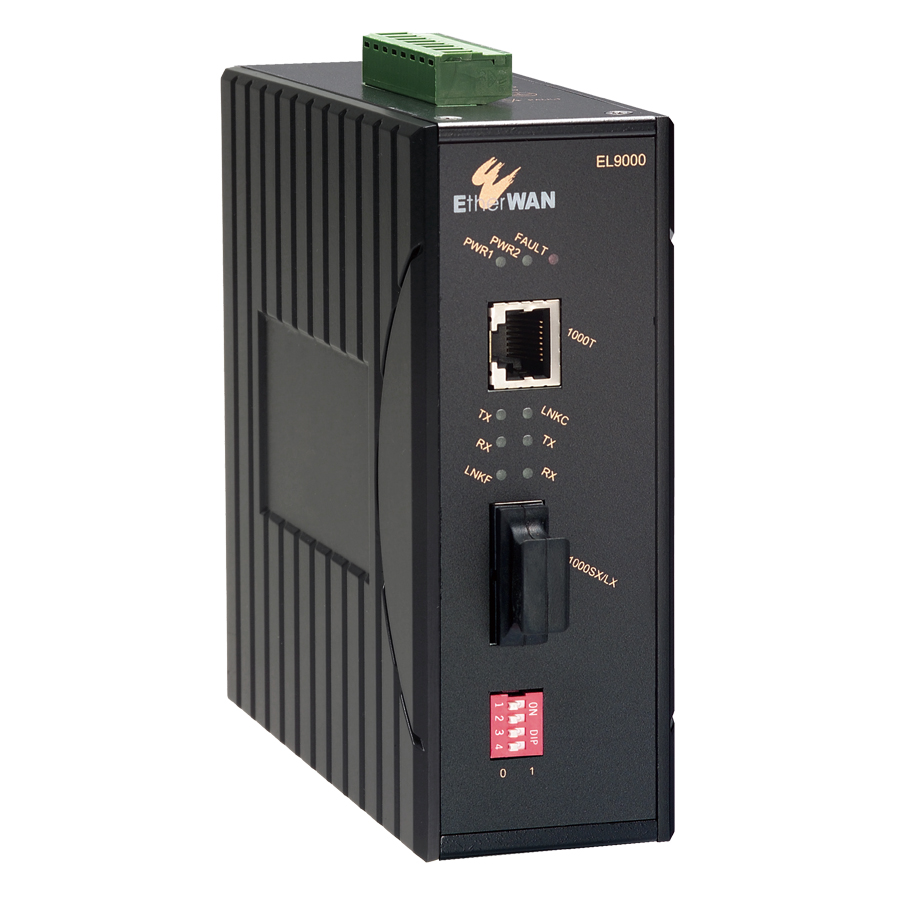

EL9000 シリーズは 1000BASE-T(X) と 1000BASE-SX/LX 光メディア転換を提供します。特に事故が許されず重要で苛酷な環境でも、耐衝撃、抗振動、ノイズ対抗、-40~75°C と広温度範囲に対応する丈夫なアルミケースを採用しております。三つの冗長化電源で、リンク ダウン アラーム、LFP 機能 と 多様なファイバー選択、EL9000 は苛酷な環境で一番理想的なメディアコンバータです。

EtherWAN — "When Connectivity is Crucial."

ギガビットの接続

» 1000BASE-TX と 1000BASE-SX/LX/BX イーサネット信号変換。
» 1000Mbps 全二重と全ワイヤー・スピード転送レート。

ISA 12.12.01 認定

» 危険な場所、爆発しやすい環境設置向けのUL ISA 12.12.01 Class I認定、Division 2 classified 対応。

広動作温度対応

» -40 から 75°C までの広範囲動作温度は屋外キャビネットにも最適です。

技術規格

Standards

  • • IEEE 802.3ab 1000BASE-T
  • • IEEE 802.3z 1000BASE-SX/1000BASE-LX
  • • IEEE 802.3x full duplex and flow control

Forward and Filtering Rate
  • • 1,488,100pps for 1000Mbps

Processing Type
  • • Auto Negotiation
  • • Half duplex back-pressure and IEEE 802.3x full-duplex flow control
  • • Auto-MDI/MDIX


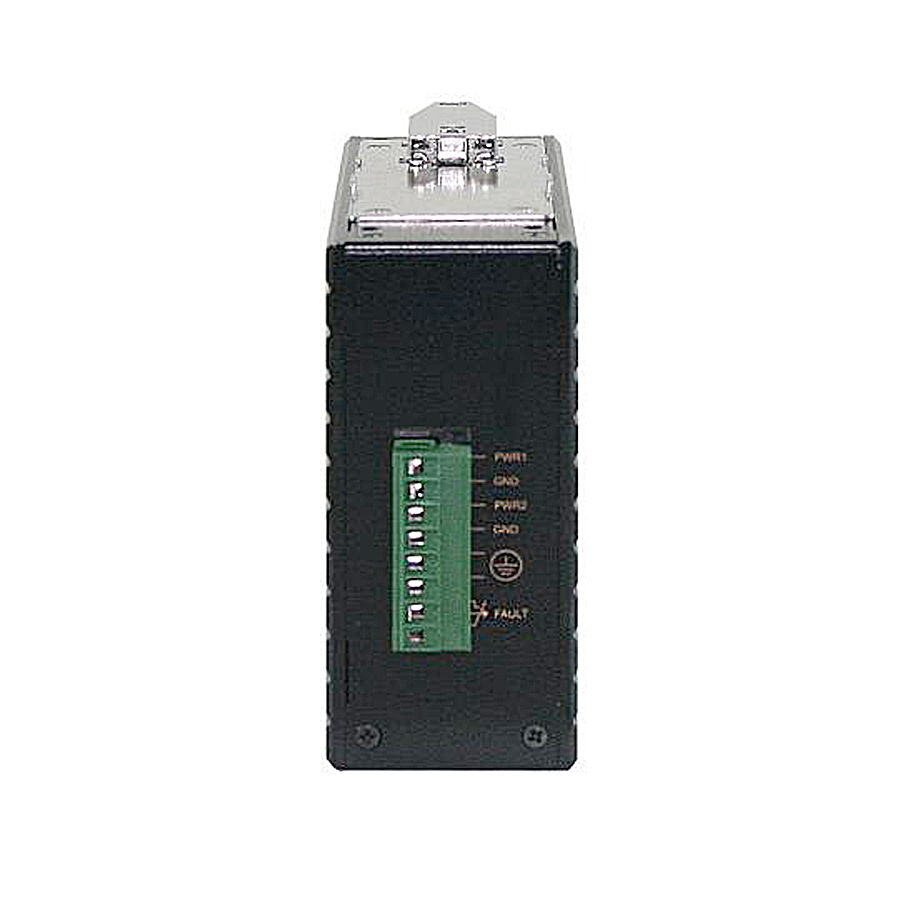

電源

電源電圧

  • • 12 to 48VDC (Terminal Block)
  • • 12VDC (DC Jack)

消費電力
保護
  • • 過電流保護
  • • 逆極性保護


物理仕様

筐体

  • • Aluminum Case
  • • IP30

寸法
  • • 50 x 110 x 135mm (W x D x H)
      (1.97" x 4.33" x 5.31")

重量
  • • 0.8Kg (1.76lbs.)

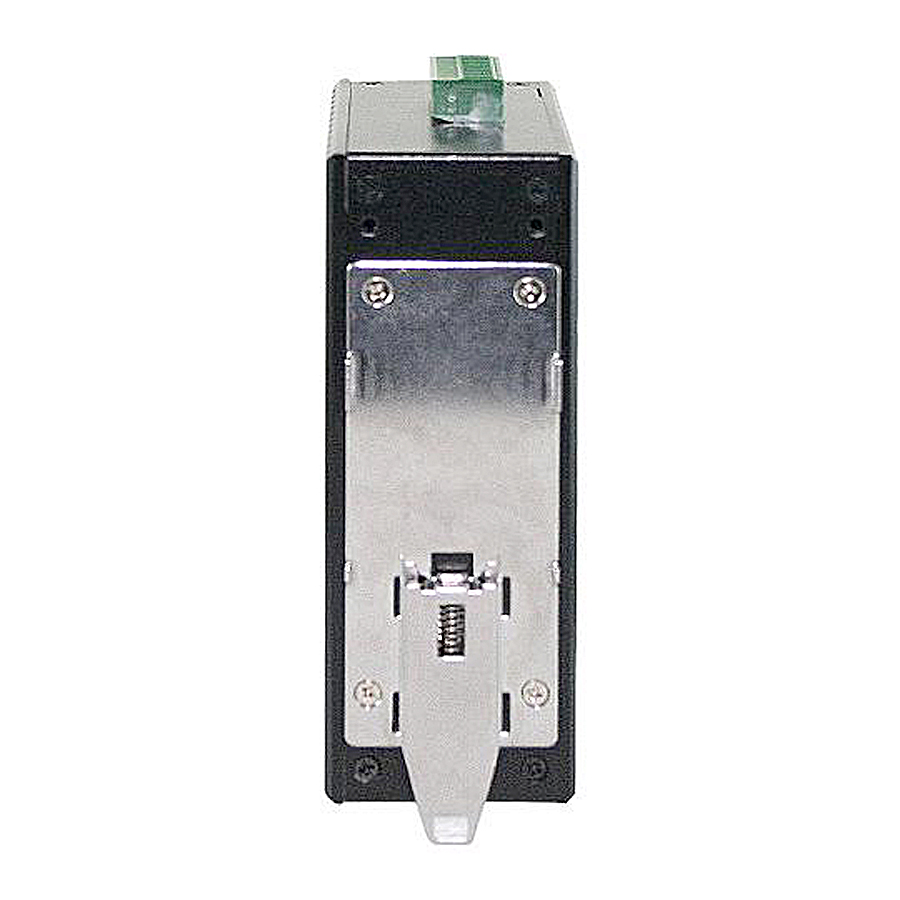

取付方法
  • • DIN-Rail (Top hat type 35mm), Panel, or Rack mounting


インターフェース

イーサネット・ポート数

  • • 1000BASE-T: 1 port
  • • 1000BASE-SX/LX: 1 port

LED 表示
  • • Per Unit: Power, Power2, Fault
  • • Per Port: LNK, TX, RX

DIP スイッチ
  • • No.1: LFPT on/off
  • • No.2: Auto-negotiation for fiber port on/off
  • • No.3: Alarm for copper port on/off
  • • No.4: Alarm for fiber port on/off

アラーム接点


環境条件

使用温度範囲

  • • -40 to 75°C (-40 to 167°F)
      Tested @ -40 to 85°C (-40 to 185°F)

保存温度範囲
  • • -40 to 85°C (-40 to 185°F)

使用湿度範囲
  • • 5% to 95% (結露なきこと)


信頼性認証

ISO

  • • Manufactured in an ISO 9001 facility

EMI
  • FCC Part 15B Class A
  • VCCI Class A
  • EN 55022
  • EN 61000-3-2
  • EN 61000-3-3
  • EN 61000-6-3

Safety
  • ISA 12.12.01 (UL 1604) for Hazardous Locations
    • • Class 1, Division 2 group A,B,C&D
  • UL 60950-1

EMS
  • EN 61000-6-2
    • • EN 61000-4-2 (ESD Standards)
    • • EN 61000-4-3 (Radiated RFI Standards)
    • • EN 61000-4-4 (Burst Standards)
    • • EN 61000-4-5 (Surge Standards)
    • • EN 61000-4-6 (Induced RFI Standards)
    • • EN 61000-4-8 (Magnetic Field Standards)

Environmental Test Compliance
  • IEC 60068-2-6 Fc (Vibration Resistance)
  • IEC 60068-2-27 Ea (Shock)
  • FED STD 101C Method 5007.1 (Free fall w/package)

Industrial Compliance
  • NEMA TS2


型番

EL9000-A-Y-1-P 1000BASE-T to 1000BASE-SX/LX Hardened Media Converter

ギガ光ポート オプション (Y)

B 1000BASE-SX (SC) - 550m (850nm)
C 1000BASE-SX (SC) - 2Km (1310nm)
N 1000BASE-LX (SC) - 10Km (1310nm)
O 1000BASE-LX (SC) - 20Km (1310nm)
R 1000BASE-BX (SC) WDM-TX: 1310nm/RX: 1550nm-20Km
S 1000BASE-BX (SC) WDM-TX: 1550nm/RX: 1310nm-20Km

* 他のギガポート・オプションについて、別途お問い合わせください。


電源コネクター オプション (P)

A Terminal Block
B DC Jack

オプション関連製品

KP-AA96-480 Panel mount kit
HDR-30-24 30W/1.5A DIN-Rail 24VDC Industrial Power Supply
HDR-60-24 60W/2.5A DIN-Rail 24VDC Industrial Power Supply
EDR-75-24 75W/3.2A DIN-Rail 24VDC Industrial Power Supply
EX41-145046-X Power Supply 45W 12VDC with Open Wire
(X) = 1: US, 2: EU, 3: UK, 4: AU, 5: JP, 6: SA
EX41-145044-X Power Supply 45W 12VDC with Latch
(X) = 1: US, 2: EU, 3: UK, 4: AU, 5: JP, 6: SA

概要

EL9000 シリーズは 1000BASE-T(X) と 1000BASE-SX/LX 光メディア転換を提供します。特に事故が許されず重要で苛酷な環境でも、耐衝撃、抗振動、ノイズ対抗、-40~75°C と広温度範囲に対応する丈夫なアルミケースを採用しております。三つの冗長化電源で、リンク ダウン アラーム、LFP 機能 と 多様なファイバー選択、EL9000 は苛酷な環境で一番理想的なメディアコンバータです。

EtherWAN — "When Connectivity is Crucial."

特長

ギガビットの接続

» 1000BASE-TX と 1000BASE-SX/LX/BX イーサネット信号変換。
» 1000Mbps 全二重と全ワイヤー・スピード転送レート。

ISA 12.12.01 認定

» 危険な場所、爆発しやすい環境設置向けのUL ISA 12.12.01 Class I認定、Division 2 classified 対応。

広動作温度対応

» -40 から 75°C までの広範囲動作温度は屋外キャビネットにも最適です。

仕様

技術規格

Standards

  • • IEEE 802.3ab 1000BASE-T
  • • IEEE 802.3z 1000BASE-SX/1000BASE-LX
  • • IEEE 802.3x full duplex and flow control

Forward and Filtering Rate
  • • 1,488,100pps for 1000Mbps

Processing Type
  • • Auto Negotiation
  • • Half duplex back-pressure and IEEE 802.3x full-duplex flow control
  • • Auto-MDI/MDIX


電源

電源電圧

  • • 12 to 48VDC (Terminal Block)
  • • 12VDC (DC Jack)

消費電力
保護
  • • 過電流保護
  • • 逆極性保護


物理仕様

筐体

  • • Aluminum Case
  • • IP30

寸法
  • • 50 x 110 x 135mm (W x D x H)
      (1.97" x 4.33" x 5.31")

重量
  • • 0.8Kg (1.76lbs.)

取付方法
  • • DIN-Rail (Top hat type 35mm), Panel, or Rack mounting


インターフェース

イーサネット・ポート数

  • • 1000BASE-T: 1 port
  • • 1000BASE-SX/LX: 1 port

LED 表示
  • • Per Unit: Power, Power2, Fault
  • • Per Port: LNK, TX, RX

DIP スイッチ
  • • No.1: LFPT on/off
  • • No.2: Auto-negotiation for fiber port on/off
  • • No.3: Alarm for copper port on/off
  • • No.4: Alarm for fiber port on/off

アラーム接点


環境条件

使用温度範囲

  • • -40 to 75°C (-40 to 167°F)
      Tested @ -40 to 85°C (-40 to 185°F)

保存温度範囲
  • • -40 to 85°C (-40 to 185°F)

使用湿度範囲
  • • 5% to 95% (結露なきこと)


信頼性認証

ISO

  • • Manufactured in an ISO 9001 facility

EMI
  • FCC Part 15B Class A
  • VCCI Class A
  • EN 55022
  • EN 61000-3-2
  • EN 61000-3-3
  • EN 61000-6-3

Safety
  • ISA 12.12.01 (UL 1604) for Hazardous Locations
    • • Class 1, Division 2 group A,B,C&D
  • UL 60950-1

EMS
  • EN 61000-6-2
    • • EN 61000-4-2 (ESD Standards)
    • • EN 61000-4-3 (Radiated RFI Standards)
    • • EN 61000-4-4 (Burst Standards)
    • • EN 61000-4-5 (Surge Standards)
    • • EN 61000-4-6 (Induced RFI Standards)
    • • EN 61000-4-8 (Magnetic Field Standards)

Environmental Test Compliance
  • IEC 60068-2-6 Fc (Vibration Resistance)
  • IEC 60068-2-27 Ea (Shock)
  • FED STD 101C Method 5007.1 (Free fall w/package)

Industrial Compliance
  • NEMA TS2

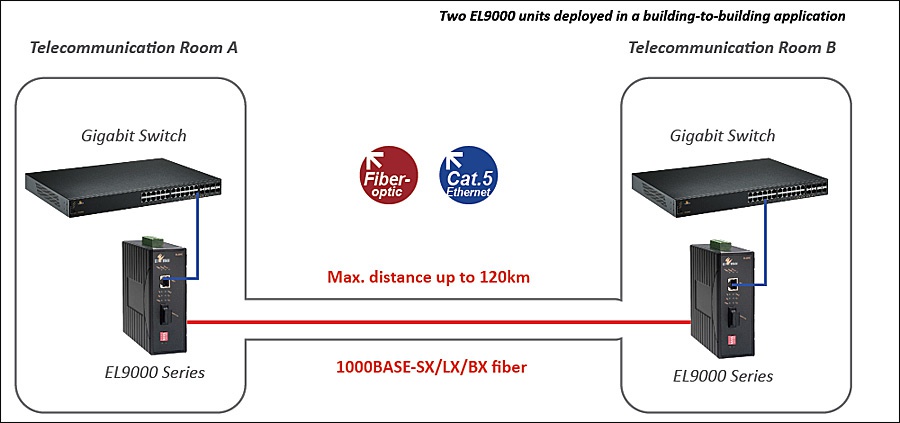

応用例

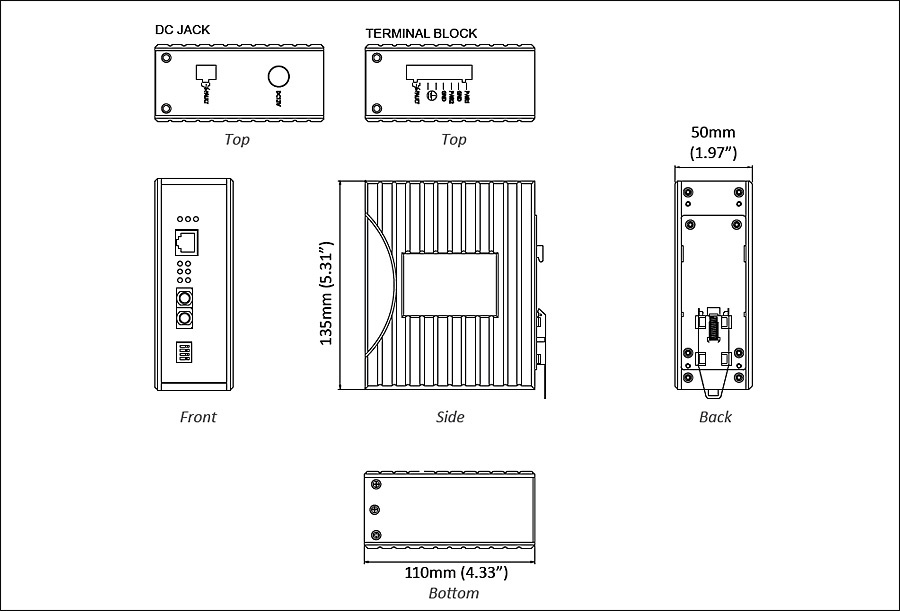

寸法図
