EL1032T シリーズ

産業用 10/100BASE-TX と 100BASE-FX 変換するメディアコンバータ (PoE/PSE)

PoE_30W

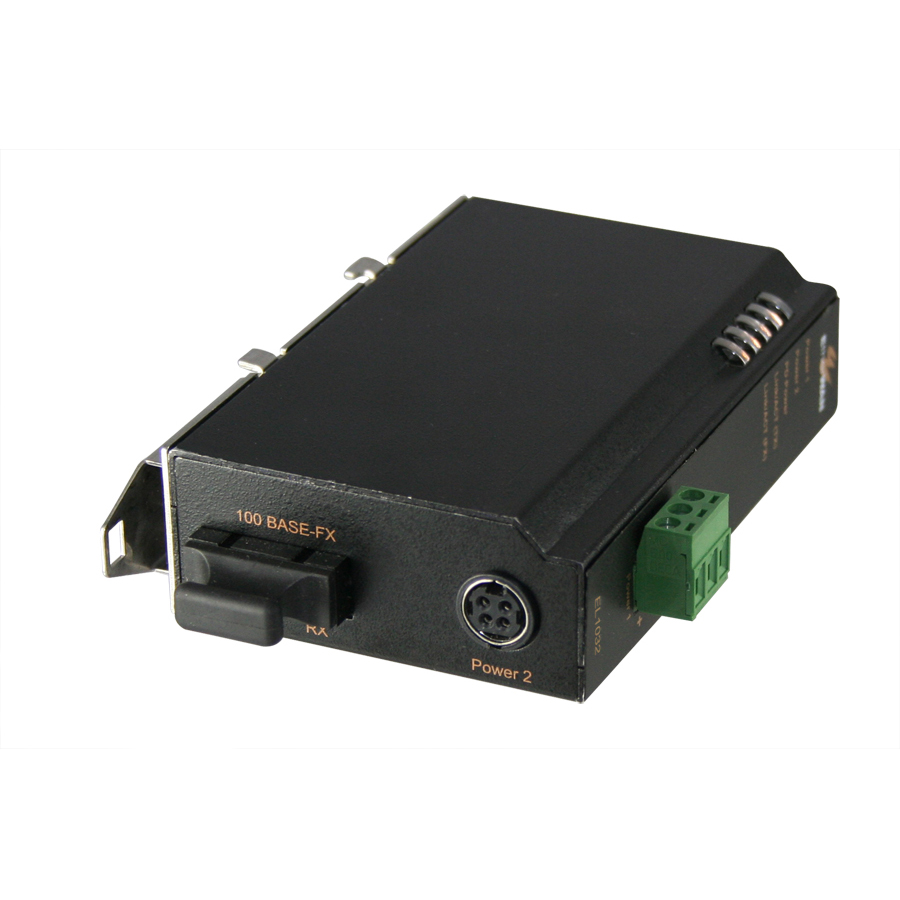

EL1032T Series Industrial 10/100BASE-TX to 100BASE-FX Media Converter with PoE/PSE
最大30WまでのPOE パワーバジェット
リンクフォルトパススルー (LFPT)
DINレール、パネルとラックマウットに対応
EL1032T Series Industrial 10/100BASE-TX to 100BASE-FX Media Converter with PoE/PSE
概要
特長
仕様

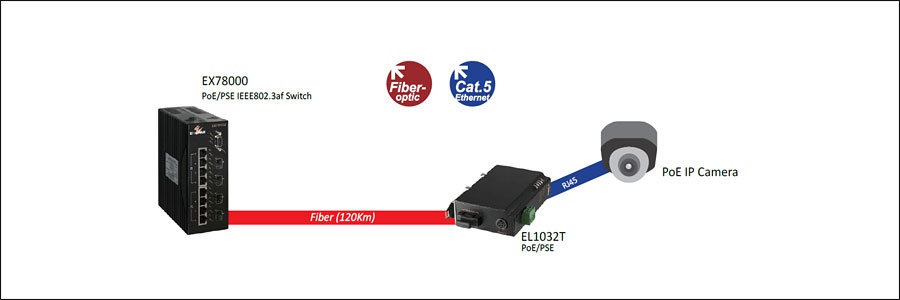

応用例

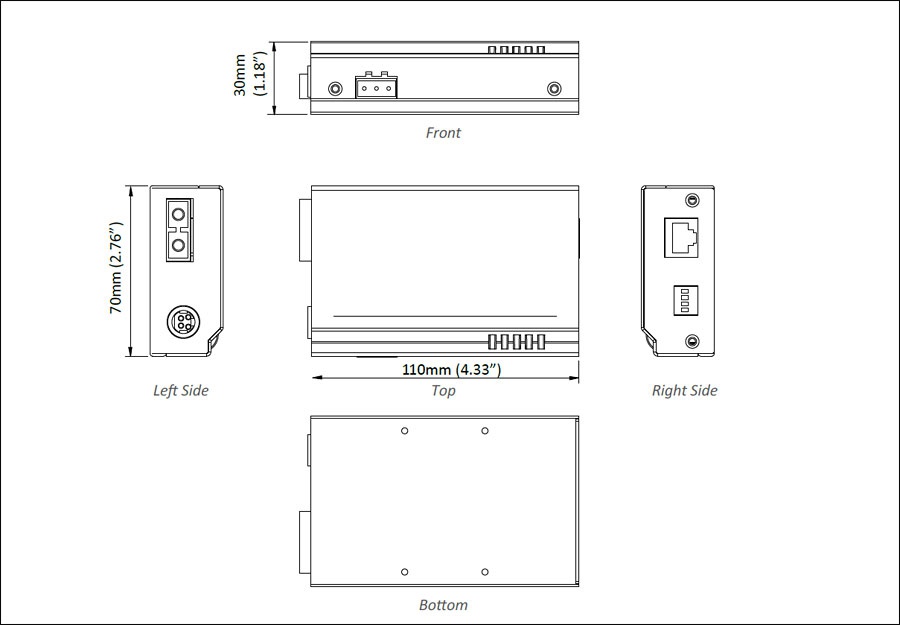

寸法図
製品型番

EL1032T シリーズは 10/100BASE-T(X) と 100BASE-FX ファイバのメディアを転換します。Link-Fault-Pass-Through (LFPT) 機能は DIP スイッチで起動と停止を設定できます。EL1032T は IEEE802.3at PoE/PSE に準拠、RJ45 ケーブル一本で電力とデータを伝送できます。EL1032T の産業用デザインは特に事故が許されず重要で苛酷な環境でも、耐衝撃、抗振動、ノイズ対抗、-10~60°Cと広温度範囲に対応します。EL1032T は工業環境で理想的なメディアコンバータです。

EtherWAN — "When Connectivity is Crucial."

PoE 給電機能

» IEEE 802.3at PoE/PSE と IEEE 802.3af PoE/PSE 準拠

二重電源入力

» ターミナルブロックと DC ジャック電源対応

産業用動作温度

» -10°C から 60°C までの広範囲動作温度に対応し屋外キャビネットにも最適です。

技術規格

Standards

  • • IEEE 802.3 10BASE-T
  • • IEEE 802.3u 100BASE-TX/FX
  • • IEEE 802.3af/at PoE/PSE

Forward and Filtering Rate
  • • 14,880pps for 10Mbps
  • • 148,810pps for 100Mbps

Packet Buffer Memory
  • • 228Kb

Processing Type
  • • Store-and-Forward
  • • Auto Negotiation
  • • Half-duplex back-pressure and IEEE 802.3x full-duplex flow control
  • • Auto MDI/MDIX


電源

電源電圧

  • • 48 to 57VDC

消費電力
  • • Device: Max. 3.6W (without PoE)
  • • PoE power budget: 30W Max. (depends on power input)

PoE電力出力
  • • IEEE 802.3at: up to 30W/port, 50-57VDC, 500mA Max.

保護
  • • 過電流保護
  • • 逆極性保護


物理仕様

筐体

  • • Aluminum Case

寸法
  • • 70 x 110 x 30mm (W x D x H)
      (2.76" x 4.33" x 1.18")

重量
  • • 0.25Kg (0.55lb.)

取付方法
  • • DIN-Rail (top hat type 35mm), Panel, or Wall mounting


インターフェース

イーサネット・ポート数

  • • 10/100BASE-TX: 1 port
  • • 100BASE-FX: 1 port

LED 表示
  • • Per Unit: Power
  • • Per 10/100TX Port : Link/ACT, full-duplex/collision
  • • Per 100FX Port : Link/ACT
  • • PoE: PD connect/PD disconnect


環境条件

使用温度範囲

  • • -10 to 60°C (14 to 140°F)
      Tested @ -20 to 70°C (-4 to 158°F)

保存温度範囲
  • • -40 to 85°C (-40 to 185°F)

使用湿度範囲
  • • 5% to 95% (結露なきこと)


信頼性認証

ISO

  • • Manufactured in an ISO 9001 facility

EMI
  • FCC Part 15B, Class A
  • EN 61000-6-4
  • EN 55022

EMS
  • EN 61000-6-2
  • • EN 61000-4-2 (ESD Standards)
  • • EN 61000-4-3 (Radiated RFI Standards)
  • • EN 61000-4-4 (Burst Standards)
  • • EN 61000-4-5 (Surge Standards)
  • • EN 61000-4-6 (Induced RFI Standards)
  • • EN 61000-4-8 (Magnetic Field Standards)

Environmental Test Compliance
  • IEC 60068-2-6 Fc (Vibration Resistance)
  • IEC 60068-2-27 Ea (Shock)
  • FED STD 101C Method5007.1 (Free fall w/package)


型番

EL1032T-X0B 10/100BASE-TX to 100BASE-FX Industrial Media Converter with IEEE 802.3af 15.4W and IEEE 802.3at 30W PoE/PSE

* DINレール・マウントキットを含む。


100FX 光ポート オプション (X)

1 Multi Mode (SC)
2 Multi Mode (ST)
A Single Mode (SC) - 20Km (1310nm)
B Single Mode (SC) - 40Km (1310nm)
H Single Mode (ST) - 20Km (1310nm)
6 Multi Mode (SC) WDM-TX: 1310nm/RX: 1550nm-2Km
7 Multi Mode (SC) WDM-TX: 1550nm/RX: 1310nm-2Km
8 Multi Mode (SC) WDM-TX: 1310nm/RX: 1550nm-5Km
9 Multi Mode (SC) WDM-TX: 1550nm/RX: 1310nm-5Km
P Single Mode (SC) WDM-TX: 1310nm/RX: 1550nm-20Km
Q Single Mode (SC) WDM-TX: 1550nm/RX: 1310nm-20Km
R Single Mode (SC) WDM-TX: 1310nm/RX: 1550nm-40Km
S Single Mode (SC) WDM-TX: 1550nm/RX: 1310nm-40Km

* 他の100FX光ポート・オプションについて、別途お問い合わせください。


オプション関連製品

EDR-75-48 75W/1.6A DIN-Rail 48VDC Industrial Power Supply
EXGS-120A-48 Power Supply 120W 48VDC with Latch
