IG5ラックシリーズ:ネットワーク構築をスマート化しよう

IG5 Rackシリーズ

IEEE 1588対応変電所スイッチでネットワークを革新

IG5 IG5

産業用 IEC 61850-3 マネージドスイッチ | レイヤー3 変電所スイッチ

IG5 Rackシリーズは堅牢なフルギガビット管理28ポートスイッチで、レイヤ3のルーティングプロトコルと高度なセキュリティ機能を統合しています。静的ルーティング、RIP v1/v2、VRRPのサポートにより、コスト効率の良いパッケージで柔軟性とセキュリティを提供します。IG5 Rackシリーズは、IEEE 1588v2、IEC 61850-3、IEEE 1613の精密タイムプロトコル(PTP)標準に準拠し、パケット交換ネットワーク内の時計を同期します。1G/10Gの速度でギガビット伝送をサポートする多様なポート組み合わせが特徴です。

重要なエネルギーインフラストラクチャではサービスの中断は許されません。IG5 Rackシリーズは極端な温度に対する堅牢なテストを受けており、産業グレードのコンポーネントを使用しています。これにより、平均故障間隔(MTBF)が非常に高くなり、サービス寿命が延びると同時に運用コストが削減されます。厳しい条件(-40°Cから75°C)でスムーズに動作し、高速で途切れのないパフォーマンスを約束します。ミッションクリティカルな信頼性を求めるなら、EtherWANのユーザーフレンドリーなソリューションでネットワークを強化するIG5 Rackシリーズをお選びください。


IG5 / IG5 SL シリーズ

  • IEEE 1588v2 プレシジョンタイムプロトコル
  • IEC 61850-3 および IEEE 1613 クラス2基準
  • 高EMI耐性
  • 1G/10G速度の柔軟なSFP+をサポートする28ギガビットポート
  • 前面と背面の両方で視認性を高めるデュアルLEDインジケーター
  • デュアル電源および複数の電源入力/電圧オプション
  • MTBF 650,000 - 850,000時間
  • IP40およびファンレス設計による-40°Cから+75°Cまたは-10°Cから+60°Cの温度範囲


高精度同期化プロトコル (PTP)

NTPは10ミリ秒の精度を実現しますが、PTPはそれを超えてサブマイクロ秒からナノ秒の精度を提供し、効率と信頼性を向上させます。PTPのハードウェアタイムスタンプと遅延補償により、IEEE-1588(PTP)設計ネットワークで100ナノ秒以上の精度が求められるシナリオに理想的な、非常に正確な時間同期に優れています。その応用範囲は産業自動化、制御システムと測定、金融、発電と配電、および通信に及びます。産業自動化では、プロセスを同期させ、ワークフローを最適化し、制御システムと測定では、データ収集と分析の信頼性を高めます。


  • 効率的な調整:
    自動化、制御システム、および重要なアプリケーションにおけるプロセスの最適な調整を保証し、運用効率を向上させます。

  • 低遅延の利点:
    リアルタイムデータ伝送と迅速なトランザクション実行に最小限の遅延を必要とする業界において特に価値があります。

  • データ精度における高精度:
    特に、一瞬のずれが重大な結果をもたらすような状況において、高精度のタイムスタンプは信頼性の高い結果に貢献します。

  • 標準化された時間同期:
    PTP による利点 PTP (Precision Time Protocol) は広く認められた時刻同期プロトコルであり、標準化された時間同期を通じてシステム統合を合理化し、互換性の問題を最小限に抑えます。

  • グリッド安定保証:
    正確なタイミングでコンポーネントを同期させることにより、電力供給と需要のバランスを保つ上で重要な要素であるグリッドの安定性を保証します。

  • 安全性と信頼性の両立:
    PTP のセキュリティ設定 PTP (Precision Time Protocol) は、GPS 外部時刻基盤と連携させることで、セキュリティ設定をコンピュータセキュリティ認証と完全に一致させることができ、セキュリティ上の脆弱性を回避します。

IG5 変電所スイッチシリーズ

#

IG5-24004

IG5-08164

IG5-16084

IG5-00244

RJ45ポート24x1000Base8x1000Base16x1000Base-
SFPポート-16x1000Base8x1000Base24x1000Base
SFP+ポート4x10G4x10G4x10G4x10G
ネットワーク管理L3 RoutingL3 RoutingL3 RoutingL3 Routing
デュアルLEDパネル
24~48VDC
*デュアル電源のみ
88 – 300VDC / 88 – 264VAC
AC入力 (100 – 240VAC)
電源内蔵シングル/デュアルオプションシングル/デュアルオプションシングル/デュアルオプションシングル/デュアルオプション
IEEE 1588v2
IEC 61850-3 / IEEE 1613
デジタル入力/出力2セット2セット2セット2セット
製品ページ製品ページ製品ページ製品ページ
詳しくはこちら詳しくはこちら詳しくはこちら詳しくはこちら

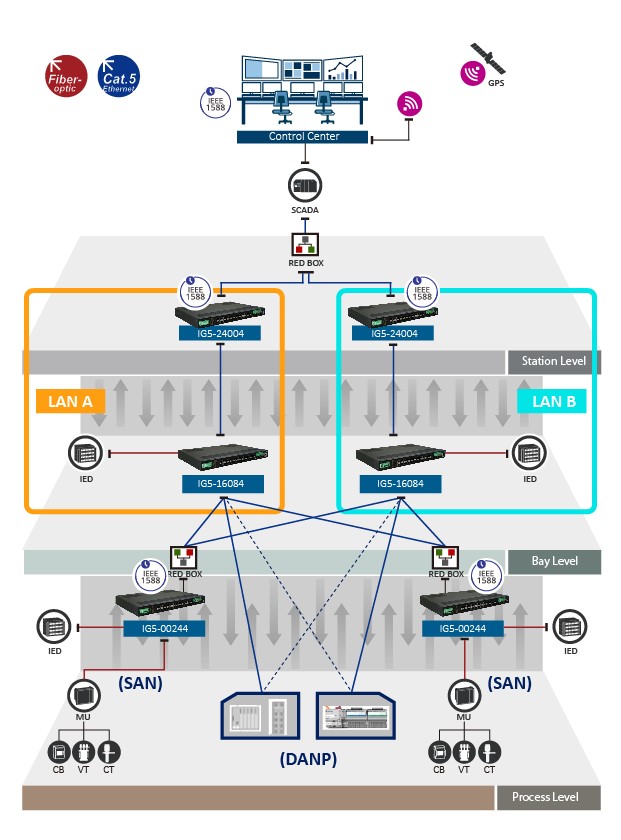

IEEE 1588v2 — アプリケーションと運用

IEEE 1588v2 規格 は、パケット交換ネットワーク全体でクロックを同期させるために使用される精密時刻同期プロトコル (PTP) を定義した規格です。 この規格に準拠した機器は、IEC 61850-3 認証 も取得しており、エネルギー・ユーティリティアプリケーションに最適なソリューションです。



さらに多くのIEC 61850-3 / IEEE 1588スイッチ

IG5 Rack シリーズ

28 ポート GbE
IEC 61850-3 / IEEE 1588
1G / 10G ヂュアルレート SFP+
LL3
動作温度-40°C ~ 75°C

EX77900シリーズ

28 Port GbE
IEC 61850-3 / IEEE 1613
1G / 10G ヂュアルレート SFP+
LL3
動作温度-40°C ~ 75°C

EX87000 シリーズ

28 ポートFE + GbE
IEC 61850-3 / IEEE 1613
1G SFP
L2
動作温度-40°C ~ 75°C
お問い合わせ

EX27000 シリーズ

28 ポート FE + GbE
IEC 61850-3 / IEEE 1613
1G SFP
L2
動作温度-10°C ~ 60°C

EX73900X シリーズ

10 ~ 16ポートGbE
IEC 61850-3 / IEEE 1588
1G / 10G ヂュアルレート SFP+
LL3
動作温度- 40°C ~ 75°C

EX73900Eシリーズ

10 ~ 16 ポート GbE
IEC 61850-3 / IEEE 1588
100M / 1G ヂュアルレート SFP
LL3
動作温度- 40°C ~ 75°C

EX73900 シリーズ

12 ~ 16 ポート GbE
IEC 61850-3 / IEEE 1613
1G 光ポート/ SFP 対応
LL3
動作温度- 40°C ~ 75°C
お問い合わせ

EX83304 シリーズ

10 ~ 16 ポートFE + GbE
IEC 61850-3 / IEEE 1613
1G 光 / SFP 対応
LL3
動作温度- 40°C ~ 75°C
お問い合わせ
