PoEのピン配置とMode A/Bの違いとは？スイッチからの電力供給方法をわかりやすく解説

Question

Accepted Answer

Pins とは何か？

Pin： イーサネットコネクタ上の金属接点を指します。LANケーブルのRJ45コネクタを見ると、8本の金属線があり、これが「pins（ピン）」です。データ伝送の重要な媒体となります。

Pinout： ピンの配線定義および並び方を指します。PoE 規格では主に Mode A と Mode B の2種類の配線方式があり、電力供給時のケーブル内導体の割り当て方法を決定します。

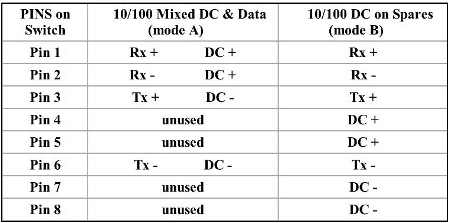

PoE 電源ピン配置

PoE（イーサネット給電）には2つのモードがあります。Mode A は 100BASE-TX または 10BASE-T の データ線対 を通じて電力を供給します。Mode B は「予備線対」を使用して電力を供給します。

1000BASE-T（ギガビットイーサネット）では、全4対のツイストペアがデータ伝送に使用されるため、PoE は「ファントム給電（Phantom Power）」を採用し、データと電力を同じ線対で共用します。



PoE Mode A とは？

Mode A では、ピン1とピン2が 48V DC の一端を構成し、ピン3とピン6がもう一方の端を構成します。これらのピンは 10BASE-T と 100BASE-TX のデータ線対としても使用されるため、2対のツイストペアでデータと電力を同時に伝送できます。

このモードは極性自由の特性を持ち、クロスケーブル、ジャンパーケーブル、Auto-MDIX に対応します。


PoE Mode B とは？

Mode B では、ピン4とピン5が DC 正極、ピン7とピン8が負極（リターン）です。これらのピンは 10BASE-T と 100BASE-TX で未使用の「予備線対」を利用します。そのため、Mode B では4対ツイストペアケーブルを使用して電力を供給する必要があります。



IEEE 標準では、Mode A または Mode B を採用するかを決定するのは PSE（供給機器） であり、PD（受電機器）ではありません。また、PD は Mode A と Mode B の両方に対応する必要があり、単一モードのみでは標準に準拠しません。


PoE 機器は Mode A と Mode B のどちらを使用すべきか？


	24V PoE 機器： 通常は Mode B のみ対応。
	48V または 56V PoE 機器： この種の機器は通常 Mode A と Mode B の両方に対応。EtherWAN 提供の 48V PoE 機器は標準設計で、両モード対応可能。




PoE と非 PoE 機器は混在可能か？

可能です。PoE スイッチは電力供給中でもデータ伝送に干渉しないため、PoE と非 PoE 機器を同じ PoE スイッチに接続しても、互いに影響を与えずに動作します。
