EX94000 シリーズ

広範囲動作対応/非管理型 4-8ポート 10/100BASE イーサネット スイッチ

SFP
Fanless
UL 60950
Wide Temperature
4KV
UL Class 1 Division 2
ATEX

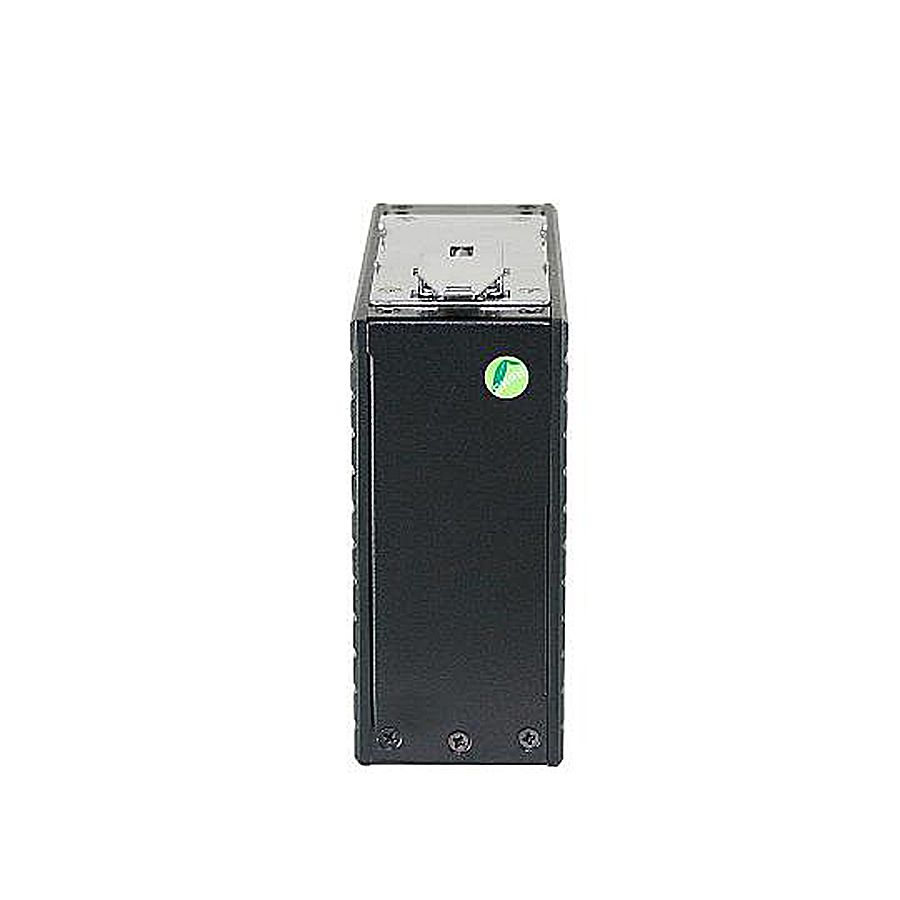

EX94000 Series Hardened Unmanaged 4 to 8-port 10/100BASE-TX and 1 to 2-port 100BASE-FX Ethernet Switch
EX94000 Series Hardened Unmanaged 4 to 8-port 10/100BASE-TX and 1 to 2-port 100BASE-FX Ethernet Switch
EX94000 Series Hardened Unmanaged 4 to 8-port 10/100BASE-TX and 1 to 2-port 100BASE-FX Ethernet Switch
EX94000 Series Hardened Unmanaged 4 to 8-port 10/100BASE-TX and 1 to 2-port 100BASE-FX Ethernet Switch
高4kVサージ保護のデザイン
Class I Div.2に準拠の電気設備
長距離接続、SFP/SC/ST/WDM の多様な光インターフェースを選択可能
EX94000 Series Hardened Unmanaged 4 to 8-port 10/100BASE-TX and 1 to 2-port 100BASE-FX Ethernet Switch
EX94000 Series Hardened Unmanaged 4 to 8-port 10/100BASE-TX and 1 to 2-port 100BASE-FX Ethernet Switch
EX94000 Series Hardened Unmanaged 4 to 8-port 10/100BASE-TX and 1 to 2-port 100BASE-FX Ethernet Switch
EX94000 Series Hardened Unmanaged 4 to 8-port 10/100BASE-TX and 1 to 2-port 100BASE-FX Ethernet Switch
概要
特長
仕様

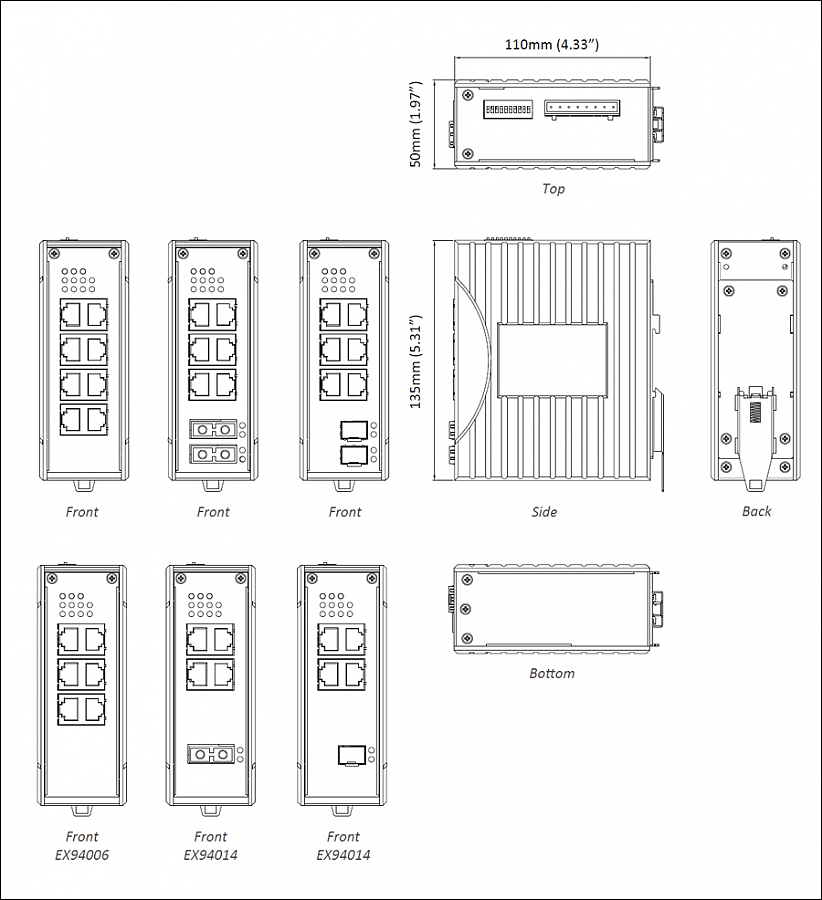

寸法図
製品型番

EtherWAN の EX94000 シリーズは広温度範囲対応産業用、非管理型ファストイーサネット・スイッチで、 過酷な環境でも簡単に設置できます。EX94000 シリーズは12 から 48VDC の冗長化電源入力及び電力と信号伝送が障害発生時のアラームを対応します。それに、4kV のサージ保護を提供し、危険場所 (Class 1 Div.2/ATEX Zone 2) での使用に適合です。

EX94000 シリーズは 8 ファストイーサネット ポートを装備し、或いは長い距離の接続するため、100FX 2ポートに変更することが可能です。10/100Mbps の伝送スピード、全/半二重オートネゴシエーションとオート MDI/MDIX 運行など様々なスイッチ特徴により、ネットワーク デバイスとは問題なく接続します。

EX94000 は高速なファストイーサネット・スループット、Quality of Service (QoS)、IEEE 802.3az Energy Efficient Ethernet (EEE) とブロードキャストストーム保護をサポートする豊富な機能を搭載します。EX94000 シリーズは電源或いは信号伝送が障害を発生する時、リレーアラムでユーサーに通知でき、さらに DIP スイッチの設定により、ブロードキャストストーム保護 を起動できます。EX94000 シリーズは DINレール取付に対応するコンパクトなメタルケースで過酷な環境応用に理想的なソリューションです。

EtherWAN — "When Connectivity is Crucial."

広範囲動作温度対応

» 動作温度は -40~75°C (-40~167°F) と広範囲に対応します。

ブロードキャスト・ストーム保護

» DIP スイッチでブロードキャスストーム保護を設定でき、産業用アプリケーションの柔軟な運用が可能です。

光ファイバー接続

» 100BASE-FX 2ポートまで、SC, ST と WDM を選択できます。

ハイサージ保護 &危険な場所での設置が可能

» 4kV サージ保護を提供します。
» 危険場所向けに設計されています(Class 1 Div.2/ATEX Zone 2)。

高信頼性

» ファンレスのデザイン。
» 可動部品なし。

技術規格

Standards

  • • IEEE 802.3u 100BASE-TX/FX
  • • IEEE 802.3x full-duplex flow control
  • • IEEE 802.3az Energy Efficient Ethernet
  • • IEEE 802.1p Quality of Service (QoS)

Forward and Filtering Rate
  • • 14,880pps for 10Mbps
  • • 148,810pps for 100Mbps

Packet Buffer Memory
  • • 448K bits

Processing Type
  • • Store-and-Forward
  • • Auto Negotiation
  • • Half-duplex back-pressure and IEEE 802.3x full-duplex flow control
  • • Auto MDI/MDIX

Address Table Size
  • • 1K MAC addresses


電源

電源電圧

  • • 12 to 48VDC (Terminal Block)

消費電力
保護
  • • 逆極性保護


物理仕様

筐体

  • • アルミケース
  • • IP30

寸法
  • • 50 x 110 x 135mm (W x D x H)
      (1.97" x 4.33" x 5.31")

重量
  • • 0.62Kg (1.37lbs)

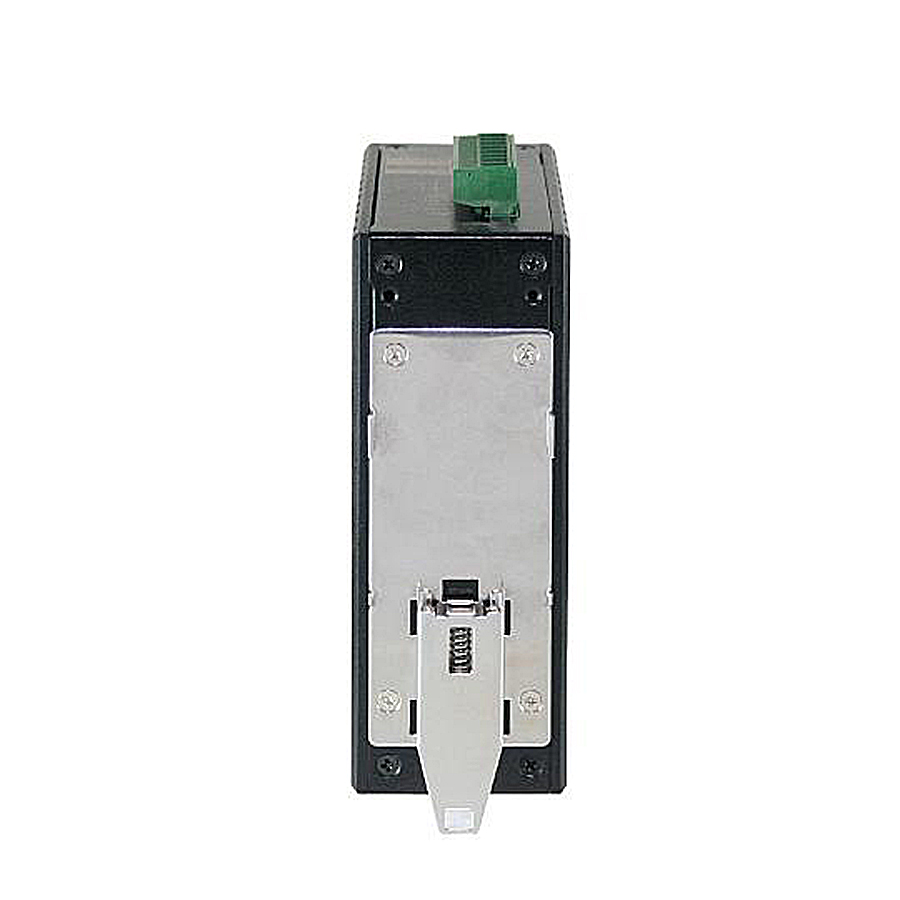

取付方法
  • • DIN-Rail (Top hat type 35mm) or Panel mounting


インターフェース

イーサネット・ポート数

  • • 10/100BASE-TX: 8, 6 or 4 ports
  • • 100BASE-FX: 0, 2 or 1 ports

LED 表示
  • • Per Unit: Power 1 (Green), Power 2 (Green), Fault (Red)
  • • Per Port: Link/Activity (Green)

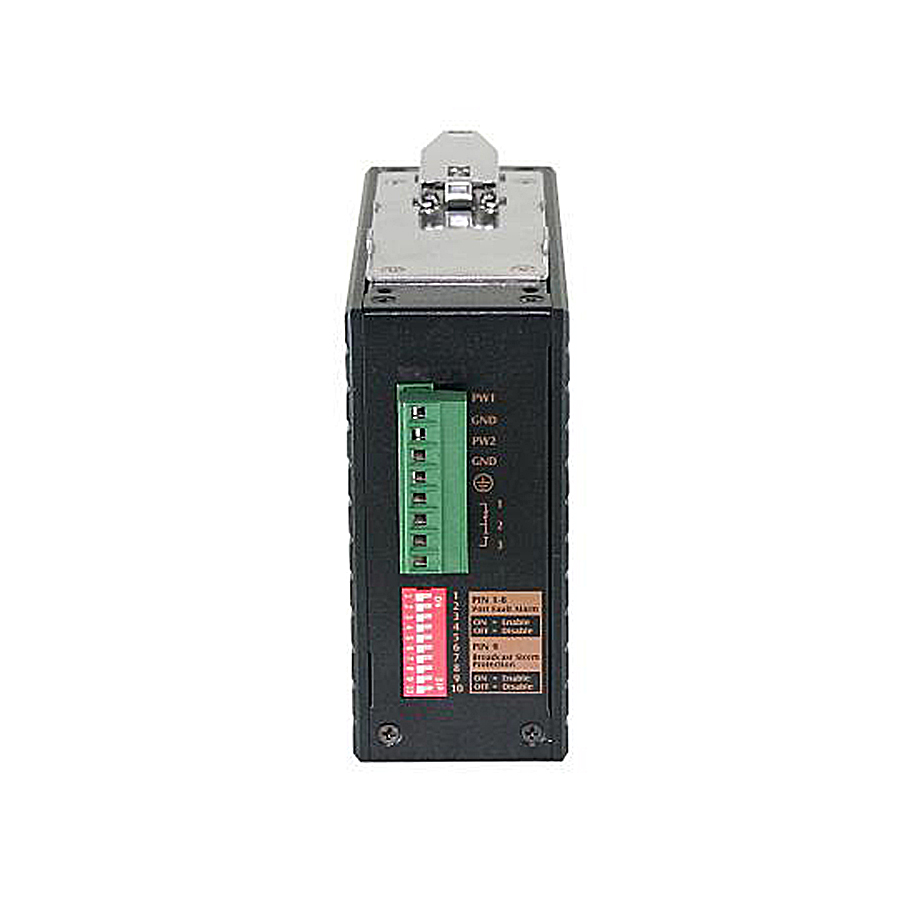

DIP スイッチ
  • • Enable/Disable Port fault alarm
  • • Enable/Disable Broadcast Storm Protection

アラーム接点
  • • リレー出力 許容電流 [email protected]
  • • Supports normal close and normal open


環境条件

使用温度範囲

  • • -40 to 75°C (-40 to 167°F)
      Tested @ -40 to 85°C (-40 to 185°F)

保存温度範囲
  • • -40 to 85°C (-40 to 185°F)

使用湿度範囲
  • • 5% to 95% (結露なきこと)


信頼性認証

ISO

  • • Manufactured in an ISO 9001 facility

Safety
  • UL 60950
  • ISA 12.12.01 Class I Div. 2/ATEX Zone 2

EMI
  • FCC Part 15B, Class A
  • VCCI Class A
  • EN 61000-6-4
  • EN 61000-3-2
  • EN 61000-3-3
  • EN 55022 Class A

EMS
  • EN 61000-6-2
    • • EN 61000-4-2 (ESD Standards)
    • • EN 61000-4-3 (Radiated FRI Standards)
    • • EN 61000-4-4 (Burst Standards)
    • • EN 61000-4-5 (Surge Standards)
  •   Signal ports: ±4kV line-to-earth
  •   DC power ports: ±4kV line-to-earth, ±2kV line-to-line
    • • EN 61000-4-6 (Induced RFI Standards)
    • • EN 61000-4-8 (Magnetic Field Standards)

Environmental Test Compliance
  • IEC 60068-2-6 Fc (Vibration)
  • IEC 60068-2-27 Ea (Shock)
  • FED STD 101C Method 5007.1 (Free fall w/package)
    • • Tested with Cross Weight and Drop High standard table


型番

EX94008-00-1-AA 8-port 10/100BASE-TX Hardened Unmanaged Ethernet Switch
EX94006-00-1-AA 6-port 10/100BASE-TX Hardened Unmanaged Ethernet Switch
EX94026-XY-1-AA 6-port 10/100BASE-TX +2-port 100BASE-FX Hardened Unmanaged Ethernet Switch
EX94014-XY-1-AA 4-port 10/100BASE-TX +1-port 100BASE-FX Hardened Unmanaged Ethernet Switch

* DINレール・マウントキットを含む。


100FX 光ポート オプション (XY)

1A Multi Mode (SC) - 2Km
1B Multi Mode (ST) - 2Km
2A Single Mode (SC) - 20Km
2D Single Mode (ST) - 20Km
2E Single Mode (SC) WDM-TX: 1310nm/RX: 1550nm-20Km
2G Single Mode (SC) WDM-TX: 1550nm/RX: 1310nm-20Km
V 100BASE SFP

* 他の100FX光ポート・オプションについて、別途お問い合わせください。


オプション関連製品

KP-AA96-480 Panel Mounting Kit
KR-BKEL900 Rack Mounting Kit
HDR-30-24 30W/1.5A DIN-Rail 24VDC Industrial Power Supply
HDR-60-24 60W/2.5A DIN-Rail 24VDC Industrial Power Supply
EDR-75-24 75W/3.2A DIN-Rail 24VDC Industrial Power Supply
