EX39924 シリーズ

産業用/非管理型 24ポート +4/16ポート コンボ SFP スロット ギガビット スイッチ

SFP
Fanless
EX39924 Series Industrial Unmanaged 24 port gigabit switch with 4/16-port combo SFP Slots
EX39924 Series Industrial Unmanaged 24 port gigabit switch with 4/16-port combo SFP Slots
EX39924 Series Industrial Unmanaged 24-port Gigabit Switch with 4/16-port combo SFP Slots
EX39924 Series Industrial Unmanaged 24-port Gigabit Switch with 4/16-port combo SFP Slots
4か16ポートまでのコンボギガビットSFPを搭載
16K bytesまでのジャンボフレームをサポート
産業用、1Uラックマウントフォームファクター
EX39924 Series Industrial Unmanaged 24 port gigabit switch with 4/16-port combo SFP Slots
EX39924 Series Industrial Unmanaged 24 port gigabit switch with 4/16-port combo SFP Slots
EX39924 Series Industrial Unmanaged 24-port Gigabit Switch with 4/16-port combo SFP Slots
EX39924 Series Industrial Unmanaged 24-port Gigabit Switch with 4/16-port combo SFP Slots
概要
特長
仕様
寸法図
製品型番

EtherWAN の EX39924 シリーズは産業用、非管理型、過酷な環境でも簡単に設置できるデザインしたイーサネット・スイッチです。

EX39924 シリーズはギガビット イーサネット 24ポートを標準装備し、さらに長い距離の接続ができる SFP 4/16 コンボ ポートを選択できます。高速なギガビット・スループット、16379 bytes ジャンボフレーム、IEEE 802.1p Quality of Service (QoS) をサポートする豊富な機能を搭載、IEEE 802.3az Energy Efficient Ethernet (EEE) エコ省エネ準拠により、ネットワークにエネルギーの消費を最適化できます。

EtherWAN — "When Connectivity is Crucial."

産業用グレード

» -10~60°C (14~140°F) 動作温度対応。

ジャンボ フレーム サポート

» 16379 bytes まで対応。

光ファイバー接続

» 1000BASE SFP コンボ ポート 4個又は6個まで提供できます。

高信頼性

» ファンレス設計。
» 可動部品なし。

フルワイヤスピード

» ブロックなし。
» 全ポートにて全二重同時通信可能。

ラックマウントに対応

» 1U ラックマウント標準取付け対応。

技術規格

Standards

  • • IEEE 802.3 10BASE-T
  • • IEEE 802.3u 100BASE-TX
  • • IEEE 802.3ab 1000BASE-T
  • • IEEE 802.3z 1000BASE-SX/1000BASE-LX
  • • IEEE 802.3x Full duplex flow control
  • • IEEE 802.3az Energy Efficient Ethernet
  • • IEEE 802.1p Quality of Service (QoS)

Forward and Filtering Rate
  • • 14,880pps for 10Mbps
  • • 148,810pps for 100Mbps
  • • 1,488,100pps for 1000Mbps

Packet Buffer Memory
  • • 512 KB

Processing Type
  • • Store-and-Forward
  • • Auto Negotiation
  • • Half-duplex back-pressure and IEEE 802.3x full-duplex flow control
  • • Auto MDI/MDIX
ジャンボ フレーム
  • • 16379 bytes

Address Table Size
  • • 8192 MAC addresses


電源

電源電圧

  • • 100-240VAC, 50-60Hz Internal Universal PSU


物理仕様

筐体

  • • メタルケース
  • • IP30

寸法
  • • 440 x 210 x 44mm (W x D x H)
      (17.32" x 8.19" x 1.73")

重量
  • • 2.9Kg (6.4lbs.)

取付方法
  • • Rack mounting


インターフェース

イーサネット・ポート数

  • • Gigabit: 24 ports
  • • Combo SFP: 16 or 4 ports

LED 表示
  • • Per Unit: Power (Green)
  • • Per Port: 10/100M (Green), 1000M (Green)


環境条件

使用温度範囲

  • • -10 to 60°C (14 to 140°F)
      Tested @ -20 to 70°C (-4 to 158°C)

保存温度範囲
  • -40 to 85°C (-40 to 185°F)

使用湿度範囲
  • • 5% to 95% (結露なきこと)


信頼性認証

ISO

  • • Manufactured in an ISO 9001 facility

EMI
  • FCC Part 15B Class A
  • VCCI Class A
  • EN 61000-6-4
  • EN 55022 Class A
  • EN 61000-3-2
  • EN 61000-3-3

EMS
  • EN 61000-6-2
  • • EN 61000-4-2 (ESD Standards)
  • • EN 61000-4-3 (Radiated RFI Standards)
  • • EN 61000-4-4 (Burst Standards)
  • • EN 61000-4-5 (Surge Standards)
  • • EN 61000-4-6 (Induced RFI Standards)
  • • EN 61000-4-8 (Magnetic Field Standards)
  • • EN 61000-4-11 (Voltage Dips & Voltage Variations)

Environmental Test Compliances
  • IEC 60068-2-6 Fc (Vibration)
  • IEC 60068-2-27 Ea (Shock)
  • IEC 60068-2-32 Ed (Free fall)


型番

EX39924-16 24-port 10/100/1000BASE-T (16-port combo SFP) Industrial Unmanaged Ethernet Switch
EX39924-4 24-port 10/100/1000BASE-T (4-port combo SFP) Industrial Unmanaged Ethernet Switch

概要

EtherWAN の EX39924 シリーズは産業用、非管理型、過酷な環境でも簡単に設置できるデザインしたイーサネット・スイッチです。

EX39924 シリーズはギガビット イーサネット 24ポートを標準装備し、さらに長い距離の接続ができる SFP 4/16 コンボ ポートを選択できます。高速なギガビット・スループット、16379 bytes ジャンボフレーム、IEEE 802.1p Quality of Service (QoS) をサポートする豊富な機能を搭載、IEEE 802.3az Energy Efficient Ethernet (EEE) エコ省エネ準拠により、ネットワークにエネルギーの消費を最適化できます。

EtherWAN — "When Connectivity is Crucial."

特長

産業用グレード

» -10~60°C (14~140°F) 動作温度対応。

ジャンボ フレーム サポート

» 16379 bytes まで対応。

光ファイバー接続

» 1000BASE SFP コンボ ポート 4個又は6個まで提供できます。

高信頼性

» ファンレス設計。
» 可動部品なし。

フルワイヤスピード

» ブロックなし。
» 全ポートにて全二重同時通信可能。

ラックマウントに対応

» 1U ラックマウント標準取付け対応。

仕様

技術規格

Standards

  • • IEEE 802.3 10BASE-T
  • • IEEE 802.3u 100BASE-TX
  • • IEEE 802.3ab 1000BASE-T
  • • IEEE 802.3z 1000BASE-SX/1000BASE-LX
  • • IEEE 802.3x Full duplex flow control
  • • IEEE 802.3az Energy Efficient Ethernet
  • • IEEE 802.1p Quality of Service (QoS)

Forward and Filtering Rate
  • • 14,880pps for 10Mbps
  • • 148,810pps for 100Mbps
  • • 1,488,100pps for 1000Mbps

Packet Buffer Memory
  • • 512 KB

Processing Type
  • • Store-and-Forward
  • • Auto Negotiation
  • • Half-duplex back-pressure and IEEE 802.3x full-duplex flow control
  • • Auto MDI/MDIX
ジャンボ フレーム
  • • 16379 bytes

Address Table Size
  • • 8192 MAC addresses


電源

電源電圧

  • • 100-240VAC, 50-60Hz Internal Universal PSU


物理仕様

筐体

  • • メタルケース
  • • IP30

寸法
  • • 440 x 210 x 44mm (W x D x H)
      (17.32" x 8.19" x 1.73")

重量
  • • 2.9Kg (6.4lbs.)

取付方法
  • • Rack mounting


インターフェース

イーサネット・ポート数

  • • Gigabit: 24 ports
  • • Combo SFP: 16 or 4 ports

LED 表示
  • • Per Unit: Power (Green)
  • • Per Port: 10/100M (Green), 1000M (Green)


環境条件

使用温度範囲

  • • -10 to 60°C (14 to 140°F)
      Tested @ -20 to 70°C (-4 to 158°C)

保存温度範囲
  • -40 to 85°C (-40 to 185°F)

使用湿度範囲
  • • 5% to 95% (結露なきこと)


信頼性認証

ISO

  • • Manufactured in an ISO 9001 facility

EMI
  • FCC Part 15B Class A
  • VCCI Class A
  • EN 61000-6-4
  • EN 55022 Class A
  • EN 61000-3-2
  • EN 61000-3-3

EMS
  • EN 61000-6-2
  • • EN 61000-4-2 (ESD Standards)
  • • EN 61000-4-3 (Radiated RFI Standards)
  • • EN 61000-4-4 (Burst Standards)
  • • EN 61000-4-5 (Surge Standards)
  • • EN 61000-4-6 (Induced RFI Standards)
  • • EN 61000-4-8 (Magnetic Field Standards)
  • • EN 61000-4-11 (Voltage Dips & Voltage Variations)

Environmental Test Compliances
  • IEC 60068-2-6 Fc (Vibration)
  • IEC 60068-2-27 Ea (Shock)
  • IEC 60068-2-32 Ed (Free fall)

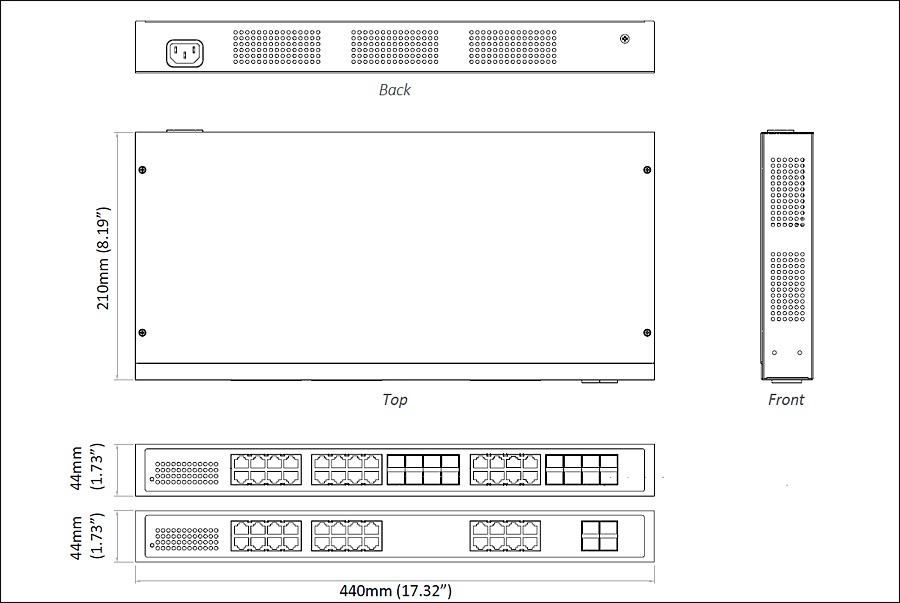

寸法図
製品型番

型番

EX39924-16 24-port 10/100/1000BASE-T (16-port combo SFP) Industrial Unmanaged Ethernet Switch
EX39924-4 24-port 10/100/1000BASE-T (4-port combo SFP) Industrial Unmanaged Ethernet Switch
