EMC1200R シリーズ

12 台メディアコンバータ内蔵システム

EMC1200R Series 12-Bay Media Converter System
EMC1200R Series 12-Bay Media Converter System
EMC1200R Series 12-Bay Media Converter System
最大12台メディアコンバーターへ電力供給できる冗長化のパワー サプライ モジュール
EMC1200R Series 12-Bay Media Converter System
EMC1200R Series 12-Bay Media Converter System
EMC1200R Series 12-Bay Media Converter System
概要
特長
仕様
応用例
寸法図
製品型番

EMC1200Rは 12台収納可能なシャーシで、EtherWAN メディアコンバータとイーサネット エクステンダを 19インチ ラックに収納するように設計されています。EtherWANのメディアコンバータとイーサネット エクステンダ製品を自由に組み合わせた柔軟なシステム設計が可能です。各スロットは独自のヒューズで独立電源を供給し、過電流保護で製品の高信頼性を保持します。内蔵の冗長化電源装備は各電源にバック アップと負荷分配を提供します。EMC1200Rは AC & DC 電源両方に対応しており世界中のどこでもお使いいただけます。金属筐体と標準的な 19インチ ラックマウント と 1ユニット高の設計を採用し、EMC1200Rは異なるネットワーク機器の接続とイーサネットの限界を延長するのに理想的な製品です。

EtherWAN — "When Connectivity is Crucial."

12 スロットラックマウント シャーシ

» 12 台分メディアコンバータ収納可能、ターミナル ブロックで二重化電源を提供します。

EtherWAN のエクステンダ と メディアコンバータ対応

» メディアコンバータシリーズ, EL2321, EL2211, EL2315, EM1000/EM2000, EM1000S/EM2000S, EM1020, EM120, EL100/EL200, and EL110/EL210 対応。

電源

電源電圧

  • • 100-240VAC, 50-60Hz Internal Universal PSU

消費電力
  • • 9.4Watts, system w/o media converters, but with redundant PSUs.
  • • For total EMC1200R power consumption, please calculate with the selected media converters' datasheets.


物理仕様

筐体

  • • メタルケース

寸法
  • • 440 x 243 x 45mm (W x D x H)
      (17.32" x 9.57" x 1.77")

重量
  • • 3.1Kg (6.82lbs.)

取付方法
  • • Rack mounting


環境条件

使用温度範囲

  • • 0 to 45°C (32 to 113°F)

保存温度範囲
  • • -20 to 70°C (-4 to 158°F)

使用湿度範囲
  • • 5% to 95% (結露なきこと)


信頼性認証

ISO

  • • Manufactured in an ISO 9001 facility

Emission Compliance
  • FCC Part 15B Class A
  • CE Mark Class A


型番

EMC1200RC 12-Bay EL100C Media Converter System
EMC1200RT 12-Bay EL100T Media Converter System
EMC1200RL 12-Bay EL100L Media Converter System
EMC1210RC 12-Bay EL110C Media Converter System
EMC1210RT 12-Bay EL110T Media Converter System
EMC1210RL 12-Bay EL110L Media Converter System
EMC1220RCC-15 12-Bay EM120MCC-15 Media Converter System
EMC1220RTC-15 12-Bay EM120MTC-15 Media Converter System
EMC1220RLC-15 12-Bay EM120MLC-15 Media Converter System

Notes:
* ST fiber also available in Single Mode, 20Km.
* SC fiber also available in Single Mode, 20/40/60/100/120Km.
* SC fiber also available in WDM Type A and Type B, Single Mode 20/40Km, and Multi Mode 2/5Km.
* More SFP options are available upon request. Please visit Etherwan.com for the lastest SFP module datasheet.


型番

EMC1200RGS 12-Bay Gigabit SFP Media Converter System
EMC1230RTSC 12-Bay EL2211-31 Media Converter System
EMC1230RTLC-10 12-Bay EL2211-A1 Media Converter System
EMC1230RTLC-20 12-Bay EL2211-B1 Media Converter System
EMC1200RTSC 12-Bay EM1000TSC Media Converter System
EMC1200RTLC-10 12-Bay EM1000TLC-10 Media Converter System
EMC1200RTLC-20 12-Bay EM1000TLC-20 Media Converter System
EMC1210RTSC 12-Bay EM1100TSC Media Converter System
EMC1210RTLC-10 12-Bay EM1100TLC-10 Media Converter System
EMC1210RTLC-20 12-Bay EM1100TLC-20 Media Converter System
EMC1200RSLC-10 12-Bay EM1000SLC-10 Media Converter System
EMC1200RSLC-20 12-Bay EM1000SLC-20 Media Converter System
EMC1200RLLC-10 12-Bay EM1000LLC-10 Media Converter System
EMC1200RLLC-20 12-Bay EM1000LLC-20 Media Converter System

Notes:
* SC fiber also available in WDM Type A and Type B, Single Mode 10/20Km, and Multi Mode 2/5Km
* More SFP options are available upon request. Please visit Etherwan.com for the lastest SFP modules datasheet.


概要

EMC1200Rは 12台収納可能なシャーシで、EtherWAN メディアコンバータとイーサネット エクステンダを 19インチ ラックに収納するように設計されています。EtherWANのメディアコンバータとイーサネット エクステンダ製品を自由に組み合わせた柔軟なシステム設計が可能です。各スロットは独自のヒューズで独立電源を供給し、過電流保護で製品の高信頼性を保持します。内蔵の冗長化電源装備は各電源にバック アップと負荷分配を提供します。EMC1200Rは AC & DC 電源両方に対応しており世界中のどこでもお使いいただけます。金属筐体と標準的な 19インチ ラックマウント と 1ユニット高の設計を採用し、EMC1200Rは異なるネットワーク機器の接続とイーサネットの限界を延長するのに理想的な製品です。

EtherWAN — "When Connectivity is Crucial."

特長

12 スロットラックマウント シャーシ

» 12 台分メディアコンバータ収納可能、ターミナル ブロックで二重化電源を提供します。

EtherWAN のエクステンダ と メディアコンバータ対応

» メディアコンバータシリーズ, EL2321, EL2211, EL2315, EM1000/EM2000, EM1000S/EM2000S, EM1020, EM120, EL100/EL200, and EL110/EL210 対応。

仕様

電源

電源電圧

  • • 100-240VAC, 50-60Hz Internal Universal PSU

消費電力
  • • 9.4Watts, system w/o media converters, but with redundant PSUs.
  • • For total EMC1200R power consumption, please calculate with the selected media converters' datasheets.


物理仕様

筐体

  • • メタルケース

寸法
  • • 440 x 243 x 45mm (W x D x H)
      (17.32" x 9.57" x 1.77")

重量
  • • 3.1Kg (6.82lbs.)

取付方法
  • • Rack mounting


環境条件

使用温度範囲

  • • 0 to 45°C (32 to 113°F)

保存温度範囲
  • • -20 to 70°C (-4 to 158°F)

使用湿度範囲
  • • 5% to 95% (結露なきこと)


信頼性認証

ISO

  • • Manufactured in an ISO 9001 facility

Emission Compliance
  • FCC Part 15B Class A
  • CE Mark Class A

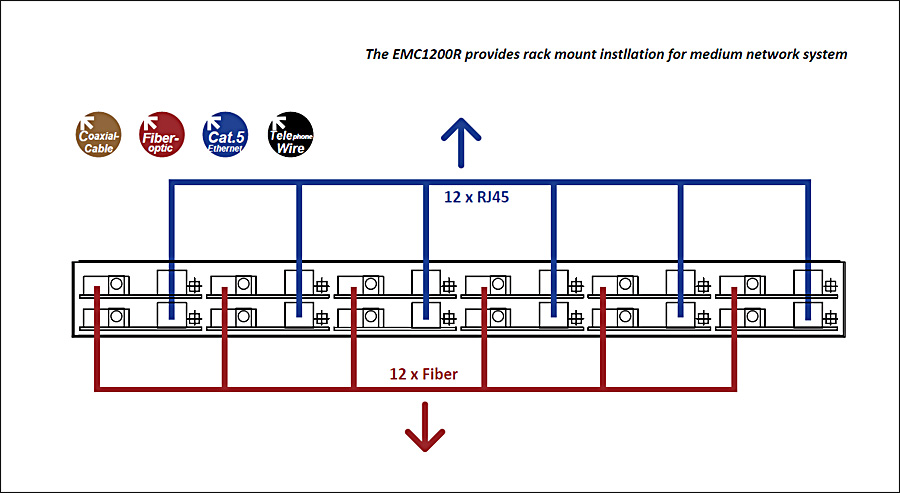

応用例

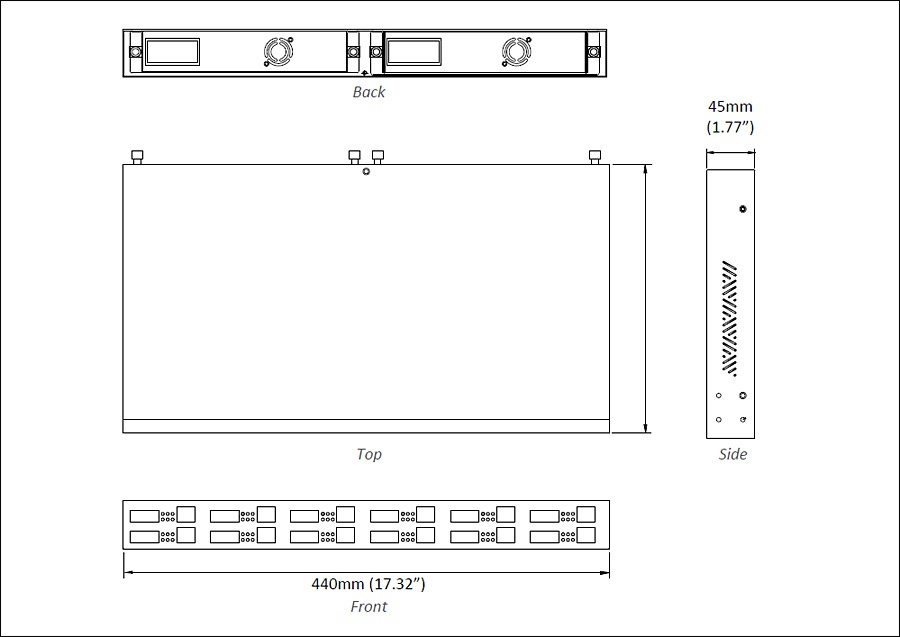

寸法図
