EL9020 シリーズ

産業用 10/100/1000BASE-TX と ギガビット SFP 変換するメディアコンバータ

SFP
Wide Temperature
NEMA-TS2

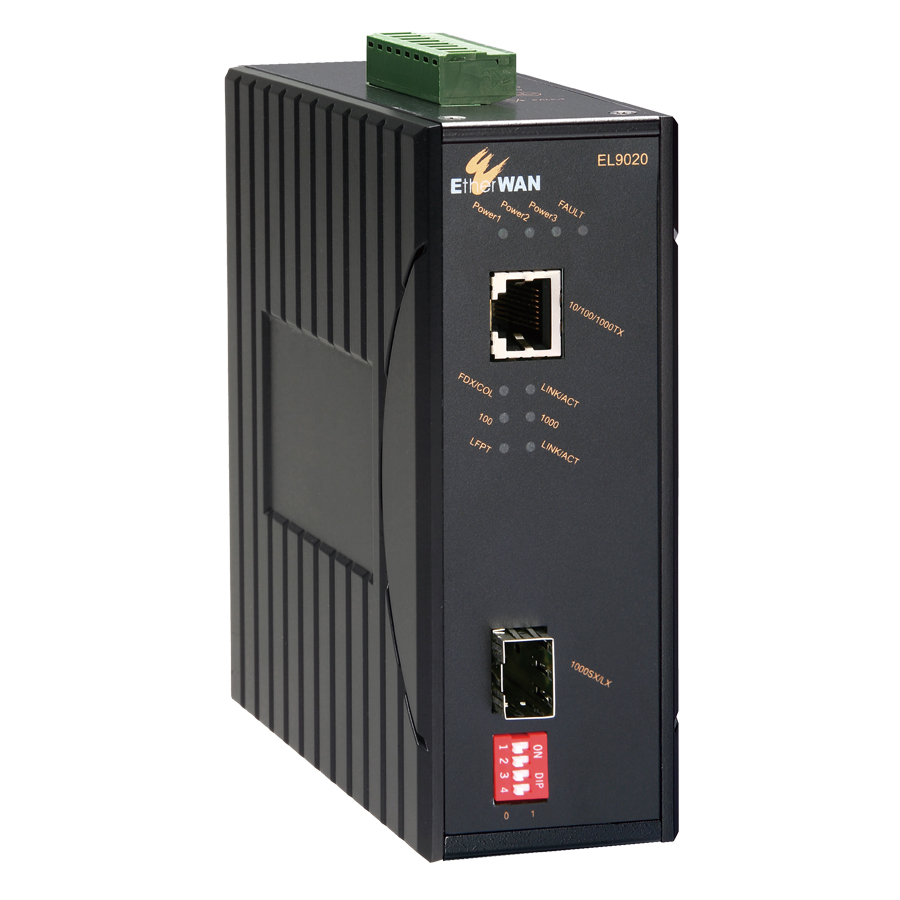

EL9020 Series Hardened 10/100/1000BASE-TX to Gigabit SFP Media Converter
EL9020 Series Hardened 10/100/1000BASE-TX to Gigabit SFP Media Converter
EL9020 Series Hardened 10/100/1000BASE-TX to Gigabit SFP Media Converter
リンクフォルトパススルー (LFPT)
パワーとリンク障害発生のアラーム

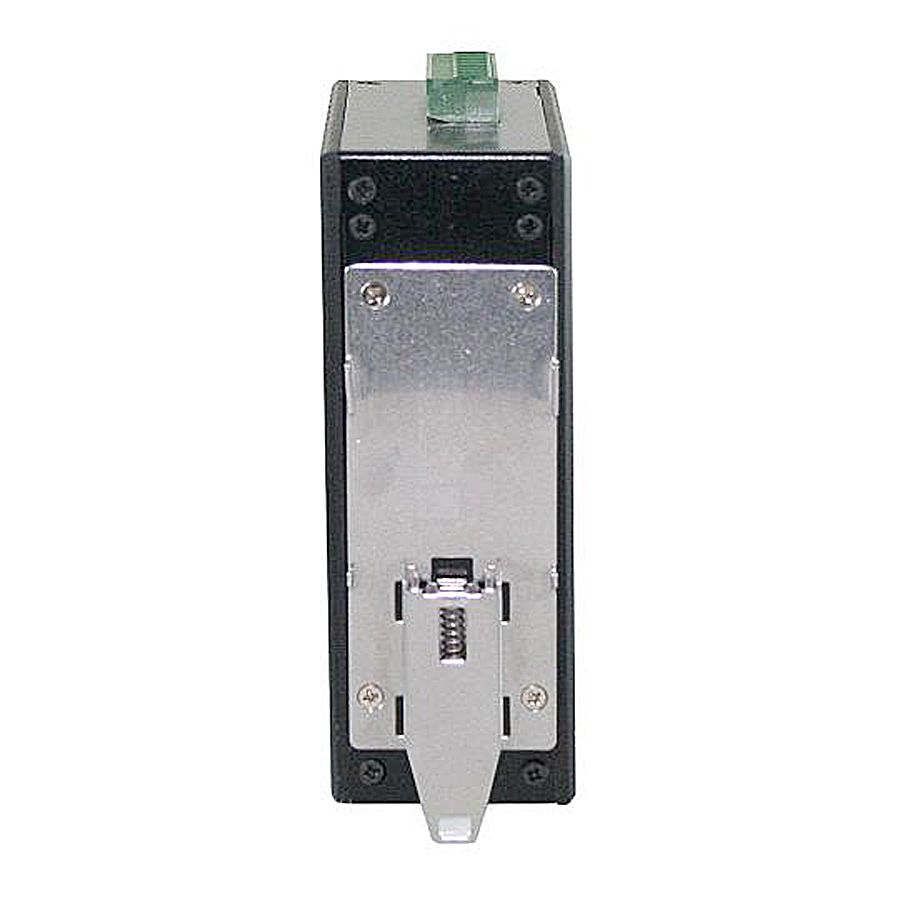

DINレール、パネルとラックマウットに対応
EL9020 Series Hardened 10/100/1000BASE-TX to Gigabit SFP Media Converter
EL9020 Series Hardened 10/100/1000BASE-TX to Gigabit SFP Media Converter
EL9020 Series Hardened 10/100/1000BASE-TX to Gigabit SFP Media Converter
概要
特長
仕様

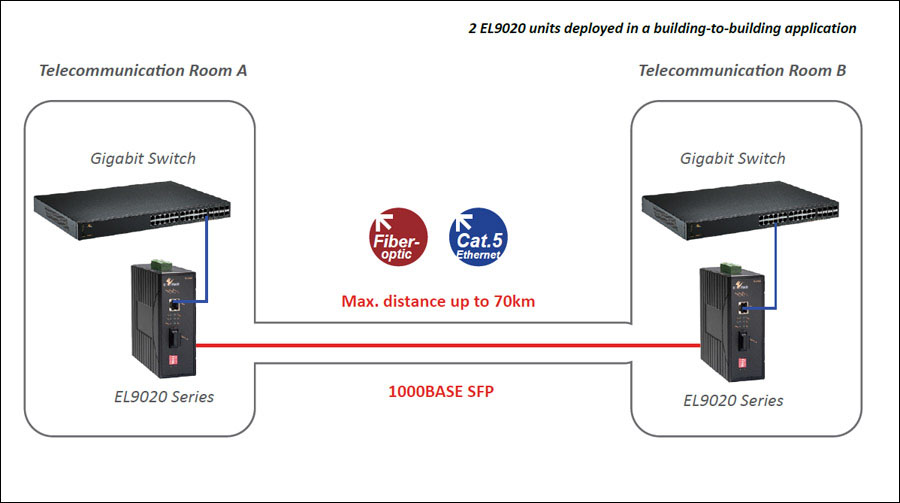

応用例

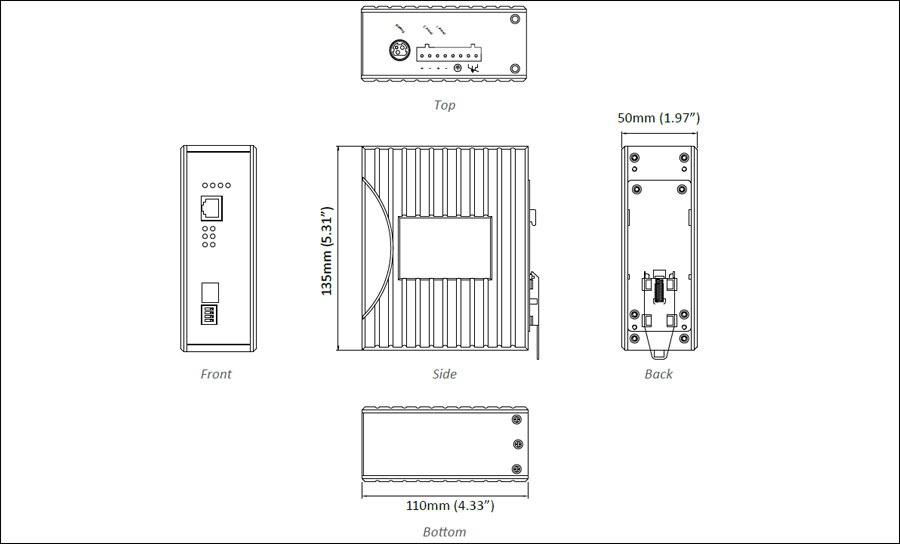

寸法図
製品型番

EL9020 シリーズは 10/100/1000BASE-TX と 1000BASE SFP 光メディアを変換。特に事故が許されず過酷な環境下でのミッションクリティカルなアプリケーションで設計された耐衝撃、耐振動、耐電気ノイズ、-40~75℃の広温度範囲に対応する丈夫なアルミケースを採用。三つの冗長化電源で、link down alarming、Link-Fault-Pass-Throughと多様な光ファイバーコネクティビティで苛酷な環境に最適なメディアコンバータです。

EtherWAN — "When Connectivity is Crucial."

ギガビットの接続

» オート 10/100/1000BASE-TX と 1000BASE-SX/LX/BX イーサネット信号変換。
» 1000Mbps 全二重, 10/100MBps 全/半 二重。
» ギガビットファイバーの拡張を柔軟にする SFP ソケット。

UL 508 認証

» 産業用通信環境向けの UL 508 安全認証。

広動作温度

» -40 から 75°C までの広動作温度は屋外のキャビネットにも最適。

技術規格

Standards

  • • IEEE 802.3, 10BASE-T
  • • IEEE 802.3u 100BASE-TX
  • • IEEE 802.3ab 1000BASE-T
  • • IEEE 802.3z 1000BASE-SX/1000BASE-LX
  • • IEEE 802.3x Full duplex and flow control

Forward and Filtering Rate
  • • 1,488,100pps for 1000Mbps

Processing Type
  • • Auto Negotiation
  • • Half duplex back-pressure and IEEE 802.3x full-duplex flow control
  • • Auto-MDI/MDIX

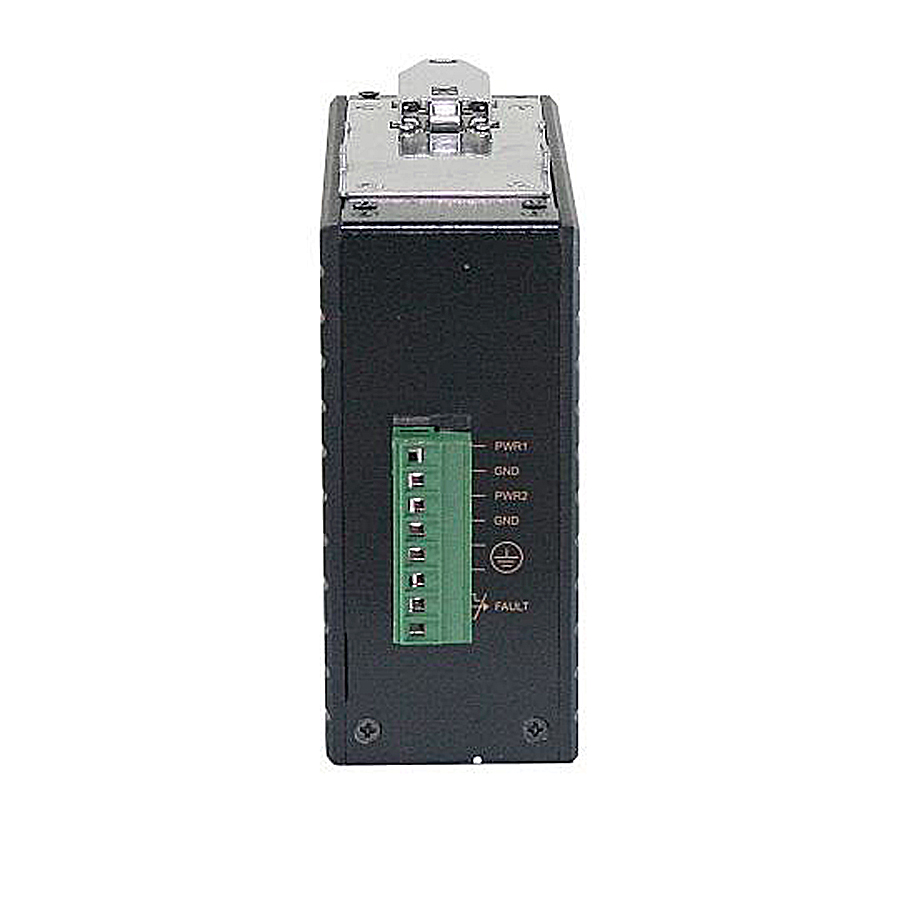

電源

電源電圧

  • • 12-48VDC (Terminal Block)
  • • 12VDC (DC Jack)

消費電力
保護
  • • 逆極性保護
  • • 過電流保護


物理仕様

筐体

  • • アルミケース
  • • IP30

寸法
  • • 50 x 110 x 135mm (W x D x H)
      (1.97" x 4.33" x 5.31")

重量
  • • 0.8Kg (1.76lbs.)

取付方法
  • • DIN-Rail (Top hat type 35mm), Panel, or Rack mounting


インターフェース

イーサネット・ポート数

  • • 10/100/1000BASE-TX: 1 port
  • • Gigabit SFP: 1 port

LED 表示
  • • Per Unit: Power 1, Power 2, Power 3, Fault, LFPT
  • • Per 10/100/1000TX Port: Link/Activity, 100M, 1000M, Full-duplex/Collision
  • • Per Gigabit SFP Port: Link/Activity

DIP スイッチ
  • • No.1: LFPT On/Off
  • • No.2: Alarm for copper port On/Off
  • • No.3: Alarm for fiber port On/Off
  • • No.4: Auto-negotiation for fiber port On/Off

アラーム接点
  • • リレー出力 許容電流 1A/30VDC, 0.5A/120VAC


環境条件

使用温度範囲

  • • -40 to 75°C (-40 to 167°F)
      Tested @ -40 to 85°C (-40 to 185°F)

保存温度範囲
  • • -40 to 85°C (-40 to 185°F)

使用湿度範囲
  • • 5% to 95% (結露なきこと)


信頼性認証

ISO

  • • Manufactured in an ISO 9001 facility

Safety
  • UL 508

EMI
  • FCC Part 15B Class A
  • VCCI Class A
  • EN 55022
  • EN 61000-3-2
  • EN 61000-3-3
  • EN 61000-6-3

EMS
  • EN 61000-6-2
    • • EN 61000-4-2 (ESD Standards)
    • • EN 61000-4-3 (Radiated RFI Standards)
    • • EN 61000-4-4 (Burst Standards)
    • • EN 61000-4-5 (Surge Standards)
    • • EN 61000-4-6 (Induced RFI Standards)
    • • EN 61000-4-8 (Magnetic Field Standards)

Environmental Test Compliance
  • IEC 60068-2-6 Fc (Vibration Resistance)
  • IEC 60068-2-27 Ea (Shock)
  • FED STD 101C Method 5007.1 (Free fall w/package)

Industrial Compliance
  • NEMA TS2


型番

EL9020-00B 10/100/1000BASE-TX to Gigabit SFP Hardened Media Converter

* DINレール・マウントキットを含む。


オプション関連製品

KP-AA96-480 Panel mounting kit
HDR-30-24 30W/1.5A DIN-Rail 24VDC Industrial Power Supply
HDR-60-24 60W/2.5A DIN-Rail 24VDC Industrial Power Supply
EDR-75-24 75W/3.2A DIN-Rail 24VDC Industrial Power Supply
EX41-145046-X Power Supply 45W 12VDC with Open Wire
(X) = 1: US, 2: EU, 3: UK, 4: AU, 5: JP, 6: SA
EX41-145044-X Power Supply 45W 12VDC with Latch
(X) = 1: US, 2: EU, 3: UK, 4: AU, 5: JP, 6: SA

産業用SFPギガ光トランシーバー

Part Number Distance Cable Type Connector Type Wavelength
EX-1250NSP-SB1L-A S 275m/550m 62.5/125μm/50/125μm, MM Duplex LC 850nm
EX-1250TSP-MB4L-A S 10Km 9/125μm, SM Duplex LC 1310nm
EX-LS38-C3L-TI-N-EB (DDM) 40Km 9/125μm, SM Duplex LC 1310nm
EX-LS48-C3U-TI-N-EB (DDM) 70Km 9/125μm, SM Duplex LC 1550nm
EX-1250TBP-MB1L-A S 550m 62.5/125μm/50/125μm, MM Single LC TX: 1310nm/RX: 1550nm
EX-1250TBP-LB1L-A S 550m 62.5/125μm/50/125μm, MM Single LC TX: 1550nm/RX: 1310nm
EX-1250TBP-MB4L-A S 10Km 9/125μm, SM Single LC TX: 1310nm/RX: 1550nm
EX-1250TBP-KB4L-A S 10Km 9/125μm, SM Single LC TX: 1550nm/RX: 1310nm
EX-1250TBP-MB5L-A S 20Km 9/125μm, SM Single LC TX: 1310nm/RX: 1550nm
EX-1250TBP-KB5L-A S 20Km 9/125μm, SM Single LC TX: 1550nm/RX: 1310nm

* 他のSFPオプションについて、別途お問い合わせください。
