EX32008 シリーズ

産業用/非管理型 8ポート 10/100BASE イーサネット スイッチ
Fanless
UL 60950
UL 62368
パワーとリンク障害発生のアラーム
長距離接続、SFP/SC/ST/WDMの多様な光インタフェースを選択可能
Related Links
EtherWANは、産業環境に最適な 8 ポート非管理型イーサネットスイッチを提供
Related Products
UL 60950 スイッチ
(7)
Downloads
DatasheetQIGManualsVisio Stencil
お問い合わせ

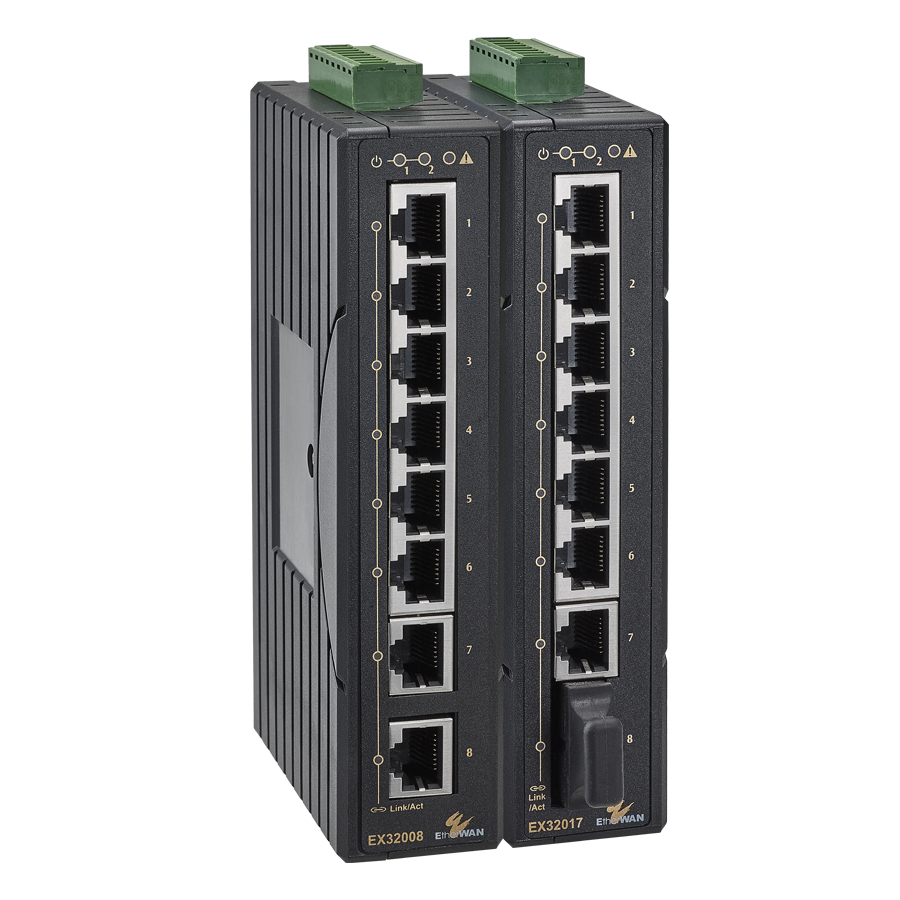

EtherWAN の EX32008 シリーズは産業用 非管理型ファストイーサネット・スイッチで、過酷な環境でも簡単に設置できます。EX32008 シリーズは 12～48VDC の冗長化電源入力をサポートし、電源及び信号伝送に障害発生時リレーアラームを発出します。

EX32008 はファストイーサネット8ポートを装備し、うち1ポートは長距離接続用の 100FX に変更可能です。この汎用型のスイッチは 10/100Mbps 伝送スピード、全二重/半二重 auto-negotiation と auto MDI/MDIX を搭載しネットワーク機器をストレスなく接続します。

高速なファストイーサネット・スループット、QoS (Quality of Service)、IEEE 802.3az EEE (Energy Efficient Ethernet) 、ブロードキャストストーム保護などの豊富な機能を搭載しています。

電力断や回線断の際にはリレーアラーム機能でユーザに通知が発出されます。DIP スイッチを有効化するとポート障害もアラーム通知が行えます。EX42008 シリーズは DINレール取付、プラスチックのコンパクトな筐体で過酷な環境下でのご使用に最適です。

EtherWAN — "When Connectivity is Crucial."

産業用グレード

    • -10～60°C (14～140°F) の動作温度をサポート

ファイバーの接続

    • 100BASE-FX 1 ポートまで、SC, ST, WDM を選択できます。

高信頼性

    • ファンレスのデザイン
    • 可動部品なし

Technology

  • Standards
    • IEEE 802.3u 100BASE-TX/FX
    • IEEE 802.3x full-duplex flow control
    • IEEE 802.3az Energy Efficient Ethernet
    • IEEE 802.1p Quality of Service (QoS)
  • Forward/Filtering Rate
    • 14,880pps for 10Mbps
    • 148,810pps for 100Mbps
  • Packet Buffer Memory
    • 448K bits
  • Processing Type
    • Store-and-Forward
    • Auto Negotiation
    • Half-duplex back-pressure and IEEE 802.3x full-duplex flow control
    • Auto MDI/MDIX
  • Address Table Size
    • 1K MAC addresses

Interface

  • Ethernet
    • 10/100BASE-TX: 8 or 7 ports
    • 100BASE-FX: 0 or 1 port
  • LED Indicators
    • Per Unit: Power 1 (Green), Power 2 (Green), Fault (Red)
    • Per Port: Link/Activity (Green)
  • DIP Switches
    • Enable/Disable Port fault alarm
  • Alarm Contact
    • One relay output with current 1A@250VAC
    • Supports normal close and normal open

Environmental

  • Operating Temp.
    • -10 to 60°C (14 to 140°F)
  • Storage Temp.
    • -40 to 85°C (-40 to 185°F)
  • Ambient Relative Humidity
    • 5% to 95% (non-condensing)

Power

  • Input
    • 12-48VDC (Terminal Block)
  • Power Consumption
    • 2.47W@24VDC
  • Protection
    • Reverse Polarity Protection

Physical

  • Casing Material
    • Plastic Case
  • IP Rating
    • IP30

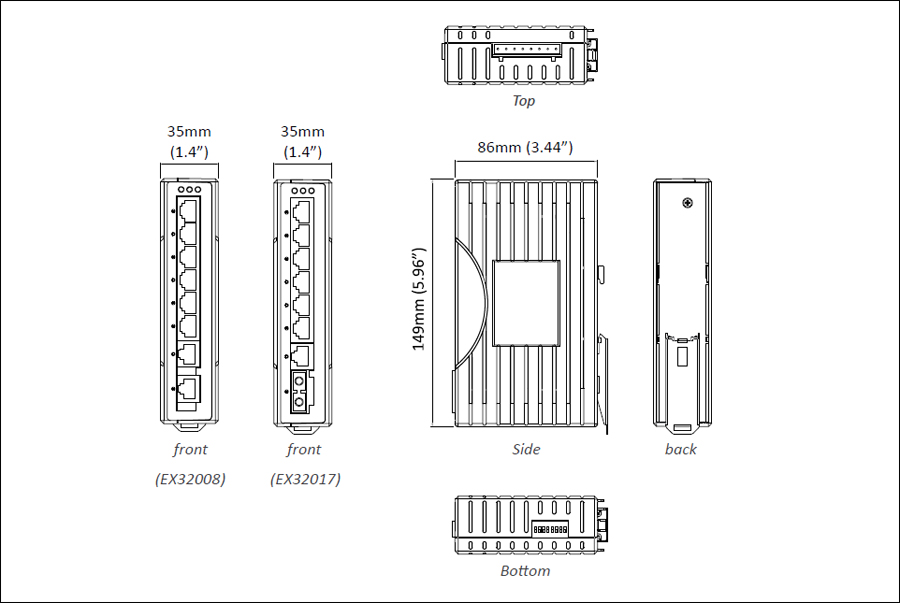

  • Dimensions
    • 35 x 86 x 149mm (W x D x H) (1.4" x 3.44" x 5.96")
  • Weight
    • 0.3Kg (0.66lbs)
  • Installation Type
    • DIN-Rail (Top hat type 35mm) mounting

Regulatory

  • ISO
    • Manufactured in ISO-9001 facility
  • EMI
    • FCC Part 15B Class A
    • VCCI Class A
    • EN 61000-6-4
    • EN 61000-3-2
    • EN 61000-3-3
    • EN 55022 Class A
  • EMS
    • EN 61000-6-2
      • - EN 61000-4-2 (ESD)
      • - EN 61000-4-3 (Radiated RFI)
      • - EN 61000-4-4 (Burst)
      • - EN 61000-4-5 (Surge)
      • - EN 61000-4-6 (Induced RFI)
      • - EN 61000-4-8 (Magnetic field)
  • Safety
    • UL 60950
    • UL 62368
  • Environmental Test Compliance
    • IEC 60068-2-6 Fc (Vibration)
    • IEC 60068-2-27 Ea (Shock)
    • FED STD 101C Method 5007.1 (Free fall w/package)
      • - Tested with Cross Weight and Drop High standard table

型番

EX320088-port 10/100BASE-TX Industrial Unmanaged Ethernet Switch
EX32017-XY7-port 10/100BASE-TX +1-port 100BASE-FX Industrial Unmanaged Ethernet Switch

* DINレール・マウントキットを含む。

100FX 光ポート オプション (XY)

1AMulti Mode (SC) - 2Km
1BMulti Mode (ST) - 2Km
2ASingle Mode (SC) - 20Km
2DSingle Mode (ST) - 20Km
2ESingle Mode (SC) WDM-TX: 1310nm/RX: 1550nm-20Km
2GSingle Mode (SC) WDM-TX: 1550nm/RX: 1310nm-20Km

* 他の100FX光ポート・オプションについて、別途お問い合わせください。

オプション関連製品

HDR-30-2430W/1.5A DIN-Rail 24VDC Industrial Power Supply
HDR-60-2460W/2.5A DIN-Rail 24VDC Industrial Power Supply
EDR-75-2475W/3.2A DIN-Rail 24VDC Industrial Power Supply
